SKS 60 FS型线缆槽 3000 | 600 | 1.5 | 否 | 钢 | 带钢镀锌
morepic-1 morepic-2 video-1

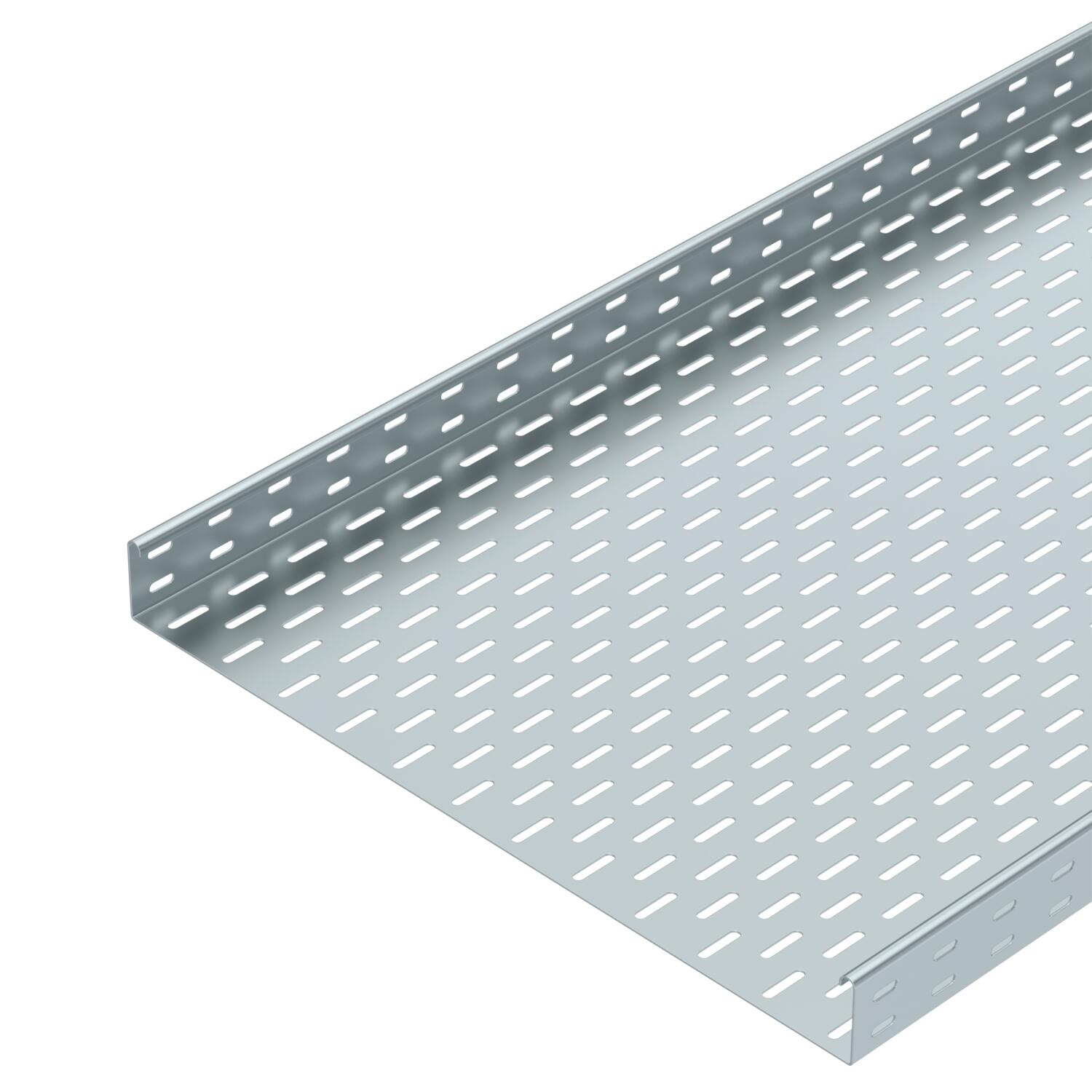

SKS 60 FS型线缆槽

项目编号 6056601 | EAN码 4012196060498

3000 mm
1.5 mm
钢
带钢镀锌
产品描述

产品描述

SKS 60 = 重载托盘式桥架系统，侧高60 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
Maß W 600 mm
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 35800 mm²
可用截面 358 cm²
地面安装孔 是
宽度 600 mm
宽度 24 in

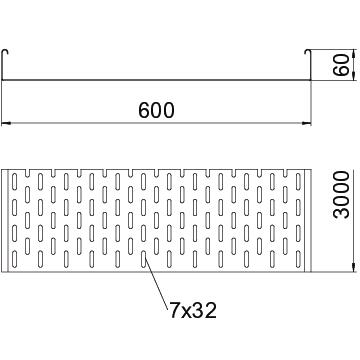

尺寸 60x600x3000
尺寸 60 x 600
尺寸 B 600 mm
带盖板 否
底部开孔 7 x 32
支撑距离1.5 m 2,65 kN/m
支撑间距2.0 m 1,15 kN/m
支撑间距2.0 m 1,8 kN/m
支撑间距3.0 m 0,5 kN/m
材料 钢
板厚 1,5 mm
板厚 0,06 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 附带连接件
长度 3000 mm
长度 10 ft
长跨距规格 否
附件 纵向连接件 RLVL 60
颜色 锌
高度 60 mm
高度 2 in

技术资料

负载图，托盘式桥架SKS 60

负载图，托盘式桥架SKS 60
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
SKS 610 FS 3000 mm 100 mm 1.5 mm 是 钢 带钢镀锌 6056105
3 m
SKS 615 FS 3000 mm 150 mm 1.5 mm 是 钢 带钢镀锌 6056156
3 m
SKS 620 FS 3000 mm 200 mm 1.5 mm 是 钢 带钢镀锌 6056202
3 m
SKS 630 FS 3000 mm 300 mm 1.5 mm 是 钢 带钢镀锌 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1.5 mm 否 钢 带钢镀锌 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1.5 mm 否 钢 带钢镀锌 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1.5 mm 否 钢 带钢镀锌 6056601
3 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件，FS 直线连接件，FS RLVK 60 FS 6067093
10 个

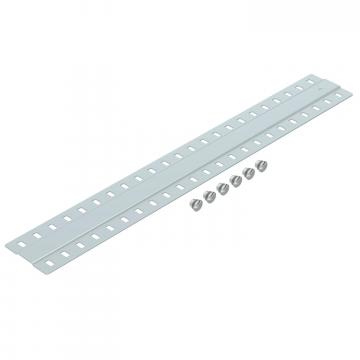

底部连接件FS 底部连接件FS SSLB 600 FS 7070233
20 个
90°弯头 60 FS 90°弯头 60 FS RB 90 660 FS 6036572
1 个
延长三通 60 FS 延长三通 60 FS RAA 660 FS 6042123
1 个
T型件60 FS T型件60 FS RT 660 FS 6038112
1 个
水平交叉60FS 水平交叉60FS RK 660 FS 7027321
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 600 FS 6052606
3 m
隔板60 FS 隔板60 FS TSG 60 FS 6062068
3 m
90°弯头 60 FS 90°弯头 60 FS RB 90 660 FS 7001312
1 个
