SKSU 110 FS电缆桥架 3000 | 300 | 1.5 | 否 | 钢 | 带钢镀锌
morepic-1 morepic-2 video-1

SKSU 110 FS电缆桥架

项目编号 6063454 | EAN码 4012196395354

3000 mm
1.5 mm
否
钢
带钢镀锌
产品描述
产品描述
SKSU 110 = 重型电缆桥架系统，无孔，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 14,832 kg CO₂e / 1 米
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 否
功能维护 否
可用截面 328 cm²
可用截面 32800 mm²
地面安装孔 否
宽度 300 mm
宽度 12 in
尺寸 110 x 300
尺寸 110x300x3000
尺寸 B 300 mm
带盖板 否
支撑距离1.5 m 3 kN/m
支撑间距2.0 m 1,76 kN/m
支撑间距2.0 m 2,4 kN/m
支撑间距3.0 m 1,2 kN/m
支撑间距3.5 m 0,84 kN/m
支撑间距4.0 m 0,8 kN/m
材料 钢
板厚 1,5 mm
板厚 0,06 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
长度 10 ft
长度 3000 mm
长跨距规格 否
颜色 锌
高度 4 in
高度 110 mm

技术资料

SKSU 110电缆桥架负载图

SKSU 110电缆桥架负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
SKSU 110 FS 3000 mm 100 mm 1.5 mm 否 钢 带钢镀锌 6063403
3 m
SKSU 120 FS 3000 mm 200 mm 1.5 mm 否 钢 带钢镀锌 6063438
3 m
SKSU 130 FS 3000 mm 300 mm 1.5 mm 否 钢 带钢镀锌 6063454
3 m
SKSU 140 FS 3000 mm 400 mm 1.5 mm 否 钢 带钢镀锌 6063470
3 m
SKSU 150 FS 3000 mm 500 mm 1.5 mm 否 钢 带钢镀锌 6063497
3 m
SKSU 155 FS 3000 mm 550 mm 1.5 mm 否 钢 带钢镀锌 6063500
3 m
附件

系统附件

产品 型号 产品编码 数量
直线和转角连接件，110 FS 直线和转角连接件，110 FS RLVL 110 FS 6067131
10 个
底部连接件FS 底部连接件FS SSLB 300 FS 7070217
20 个

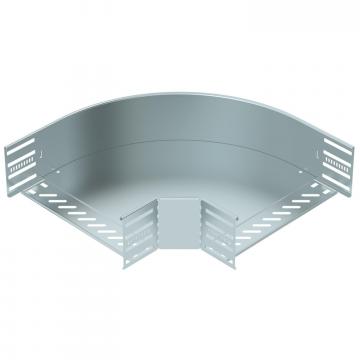

90°弯角 110 FS 90°弯角 110 FS RB 90 130 FS 6036806
1 个

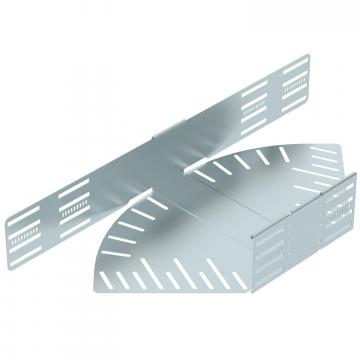

可调角度弯角 110 FS 可调角度弯角 110 FS RB W 130 FS 6037306
1 个

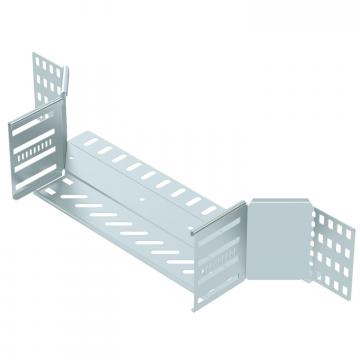

旁接三通，110 FS 旁接三通，110 FS RAA 130 FS 6042157
1 个

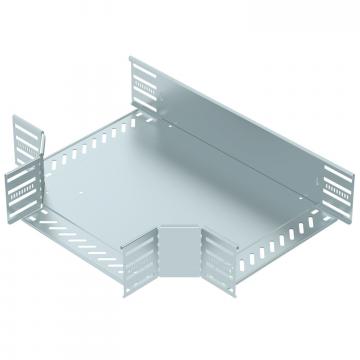

T形件110 FS T形件110 FS RT 130 FS 6038306
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 300 FS 6052304
3 m
隔板，110 FS 隔板，110 FS TSG 110 FS 6062122
3 m
90°转角，110 FS 90°转角，110 FS RB 90 130 FS 7001932
1 个
下载

下载

下载
下载

下载

下载
下载
下载

SKSU 130 FS / 6063454
