SKSU 60 FT电缆桥架 3000 | 100 | 1.5 | 否 | 钢 | 热浸镀锌
morepic-1 morepic-2 video-1

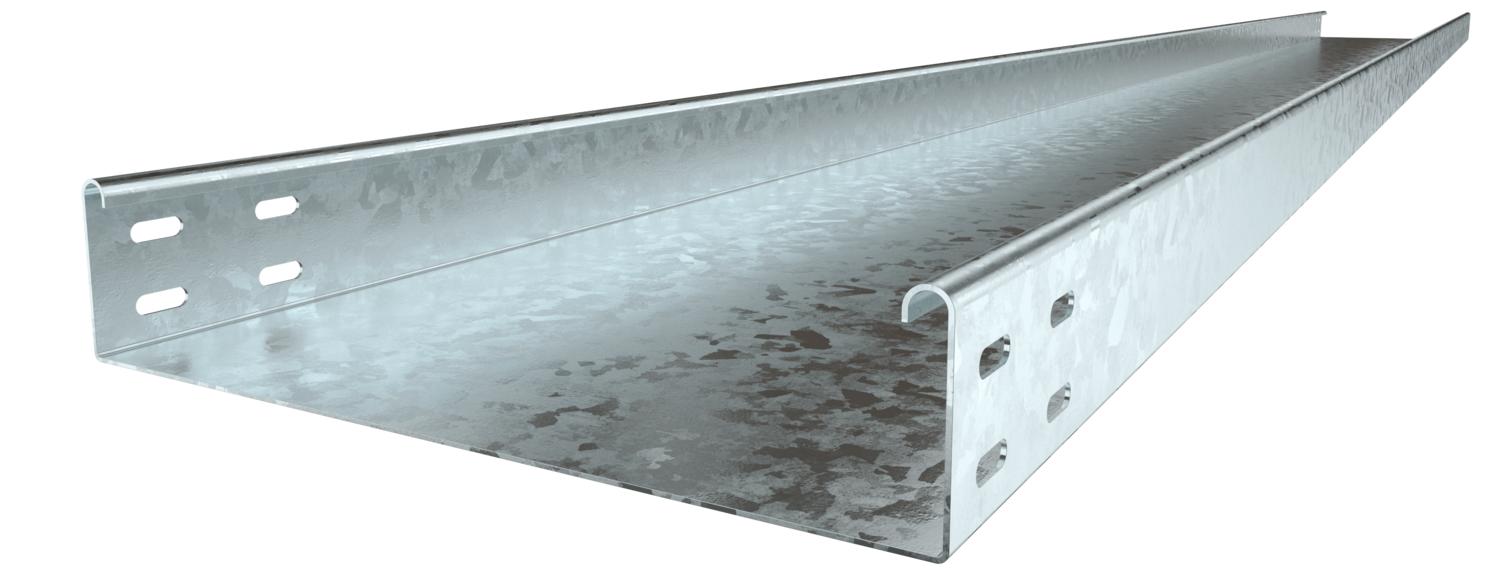

SKSU 60 FT电缆桥架

项目编号 6064307 | EAN码 4012195069836

3000 mm
1.5 mm
否
钢
热浸镀锌
产品描述
产品描述
SKSU 60 = 重型线缆槽系统，无孔，侧高60 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 6,526 kg CO₂e / 1 米
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 否
功能维护 否
可用截面 5800 mm²
可用截面 58 cm²
地面安装孔 否
宽度 4 in
宽度 100 mm
尺寸 60x100x3000
尺寸 B 100 mm
带盖板 否
支撑距离1.5 m 2,6 kN/m
支撑间距2.0 m 1,9 kN/m
支撑间距2.0 m 1,1 kN/m
支撑间距3.0 m 0,55 kN/m
材料 钢
板厚 0,06 in
板厚 1,5 mm
电缆拖链系统连接器类型 拧紧
表面 热浸镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
长度 10 ft
长度 3000 mm
长跨距规格 否
颜色 锌
高度 60 mm
高度 2 in

技术资料

SKSU 60型线缆槽负载图

SKSU 60型线缆槽负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
SKSU 610 FT 3000 mm 100 mm 1.5 mm 否 钢 热浸镀锌 6064307
3 m
SKSU 620 FT 3000 mm 200 mm 1.5 mm 否 钢 热浸镀锌 6064353
3 m
SKSU 630 FT 3000 mm 300 mm 1.5 mm 否 钢 热浸镀锌 6064409
3 m
SKSU 640 FT 3000 mm 400 mm 1.5 mm 否 钢 热浸镀锌 6064435
3 m
SKSU 650 FT 3000 mm 500 mm 1.5 mm 否 钢 热浸镀锌 6064515
3 m
SKSU 660 FT 3000 mm 600 mm 1.5 mm 否 钢 热浸镀锌 6064523
3 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件FT 直线连接件FT RLVK 60 FT 6067603
10 个
底部连接件DD 底部连接件DD SSLB 100 DD 7070306
20 个
带旋转扣盖板 带旋转扣盖板 DRL 100 FT 6051340
3 m
90°转角 60 FT 90°转角 60 FT RB 90 610 FT 6036590
1 个
延长三通60FT 延长三通60FT RAA 610 FT 6042211
1 个
T型件60 FT T型件60 FT RT 610 FT 6038130
1 个
四通 60 FT 四通 60 FT RK 610 FT 7027411
1 个
带旋转扣盖板 带旋转扣盖板 DRL 100 DD 6052703
3 m
隔板60 DD 隔板60 DD TSG 60 DD 6062327
3 m
90°转角 60 FT 90°转角 60 FT RB 90 610 FT 7125100
1 个
