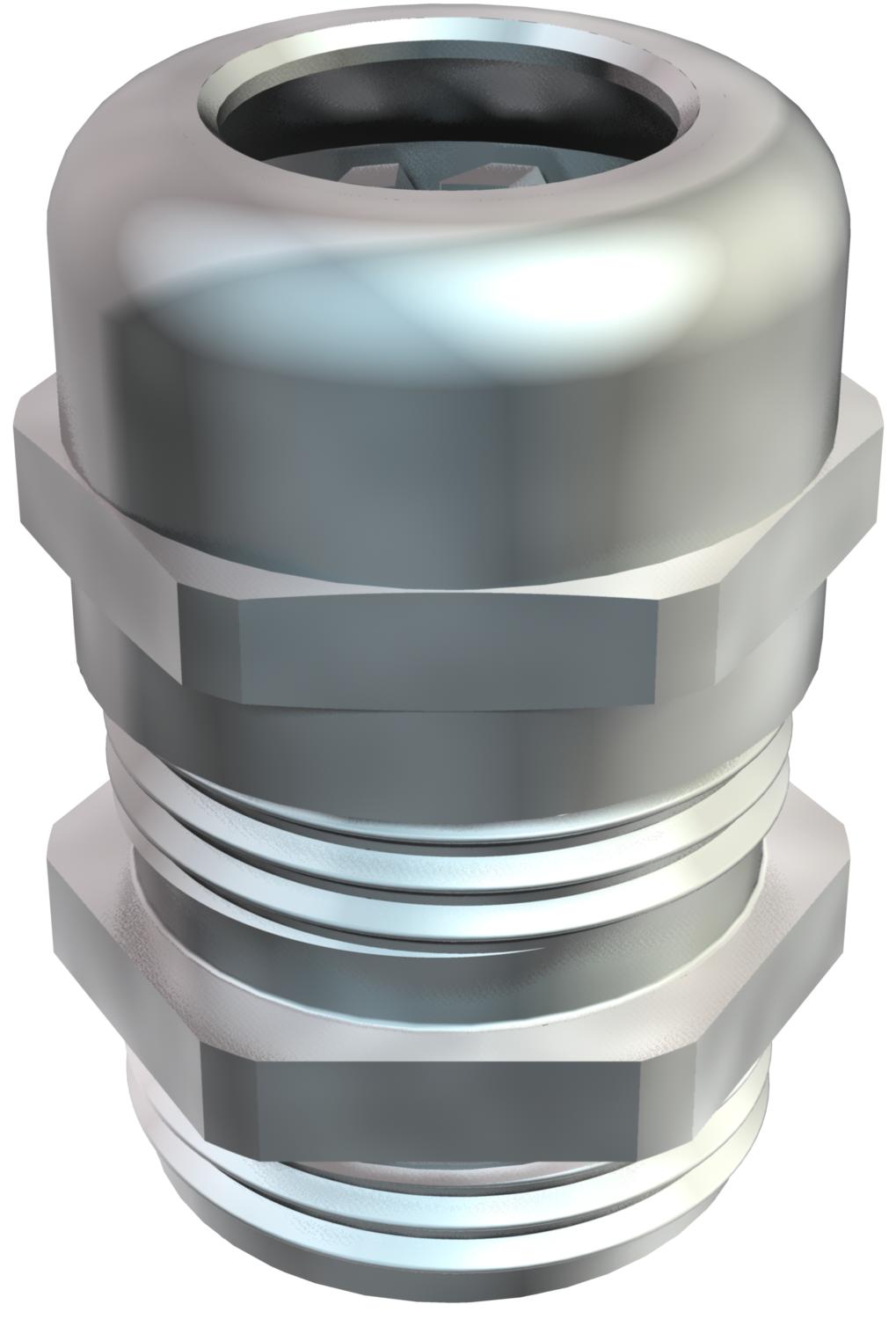

锁紧螺母电缆密封套，PG螺纹，镀镍

项目编号 2085615 | EAN码 4012195189978

产品编码 / 型号

螺纹

多个插入密封套	否

产品描述

产品描述

坚固的帽状螺母电缆接头，具有符合IEC 40430的PG连接螺纹，具有较大的密封面积，并具有应力消除和扭转保护功能，可满足较高的密封要求。聚酰胺制的夹紧爪，密封圈由氯丁橡胶和丁腈橡胶制成，在连接螺纹上预先安装了O形密封圈。

防护等级IP68，5 bar / 1 h，根据DIN EN 62444 测试

连接螺纹长度“标准”，基于DIN 46320。

按DEL符号计价。

技术资料

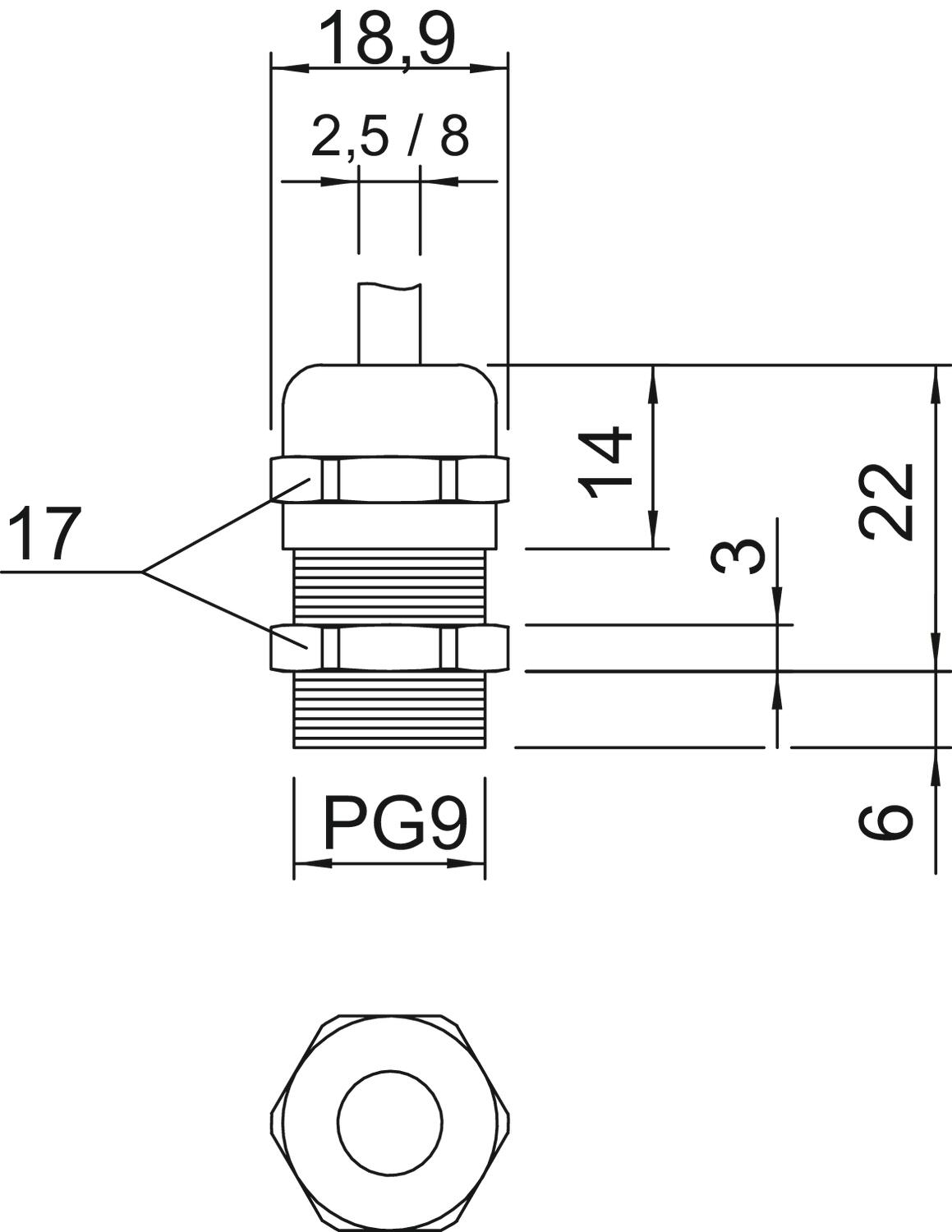

尺寸

E尺寸	18,9 mm
保护等级	IP68
公制螺纹尺寸	9
可拆分封盖	否
多个插入密封套	否
密封类型	密封环
对于Ex区	无
尺寸	PG9
尺寸 L1	6 mm
尺寸 L2	3 mm
尺寸 L3	14 mm
带锁紧螺母	否
应力消除方式	是
弯曲保护	否
扁电缆螺纹连接	否
扳手开口度	17
抗冲击性	否

无卤	否
最大密封面积 D	8 mm
最大尺寸 L	22 mm
最大温度范围	100 °C
最小密封面积 D	2,5 mm
最小温度范围	-20 °C
材料	黄铜
玻璃纤维增强	否
螺纹	Pg 9
螺纹类型	PG
螺纹长度	6 mm
表面	镀镍
规格	直的
适用于气体防爆区	无
适用于粉尘防爆区	无
防爆	否

所有型号

所有型号

型号	螺纹	多个插入密封套	产品编码	数量
V-TEC PG9 MS	Pg 9	否	2085615	个	50 个
V-TEC PG11 MS	Pg 11	否	2085623	个	50 个
V-TEC PG13 MS	Pg 13,5	否	2085631	个	50 个
V-TEC PG16 MS	Pg 16	否	2085658	个	25 个
V-TEC PG21 MS	Pg 21	否	2085666	个	25 个
V-TEC PG29 MS	Pg 29	否	2085674	个	20 个
