T形件110 FS 100 | 钢 | 带钢镀锌
morepic-1 morepic-2

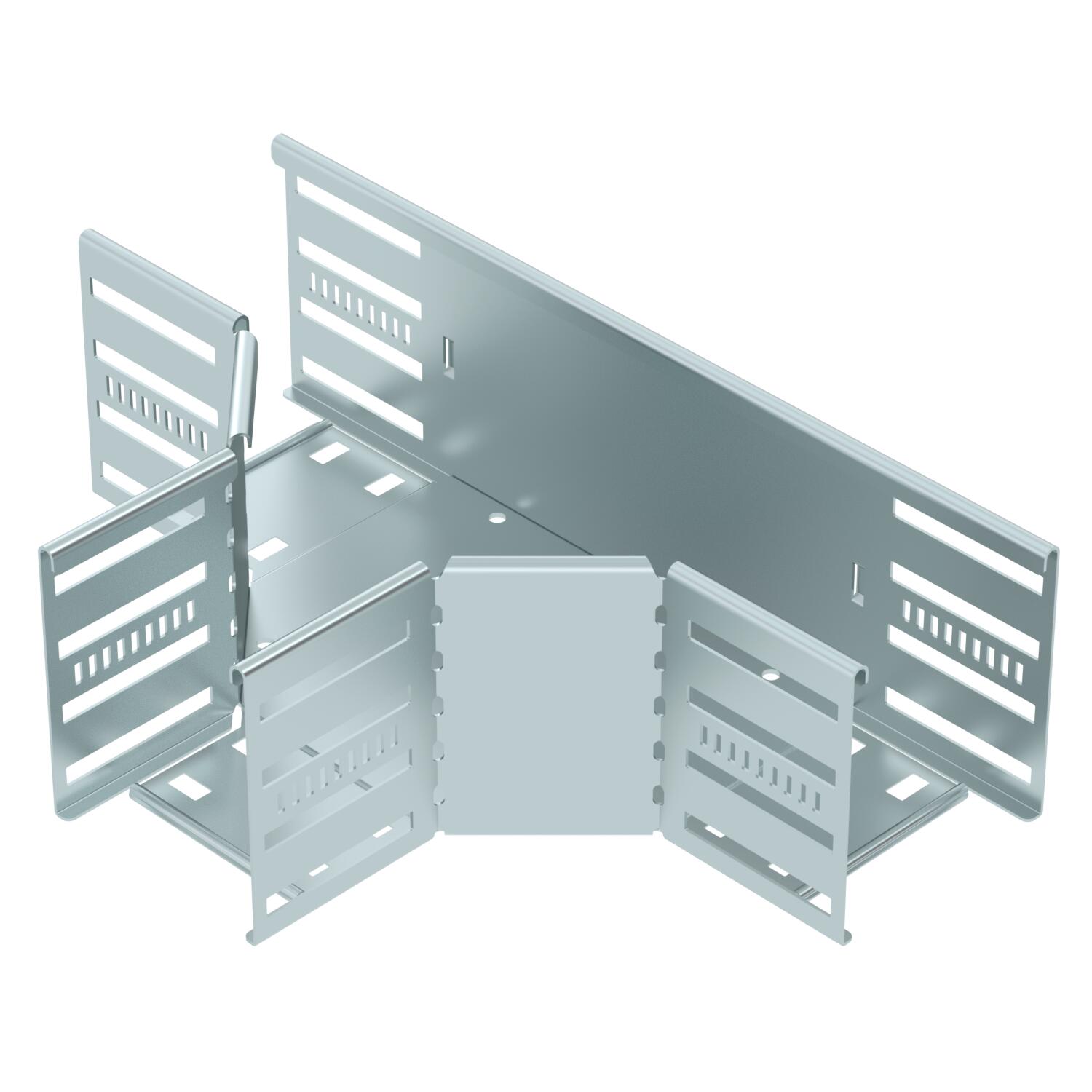

T形件110 FS

项目编号 6038300 | EAN码 4012197347017

钢
带钢镀锌
产品描述

产品描述

三通，用于创建水平分支，适用于侧高110 mm的栅格式桥架。 使用双夹片进行无螺钉安装，或使用圆头螺钉 FRS 和组合螺母 M6 进行螺钉连接。 可在室内使用。 紧固材料必须单独订购。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
技术资料

技术参数

NATO 穿孔样式 否
不锈钢，已酸洗 否
分路装置宽度 100 mm
功能维护 否
宽度 100 mm
导轨厚度 1,25 mm

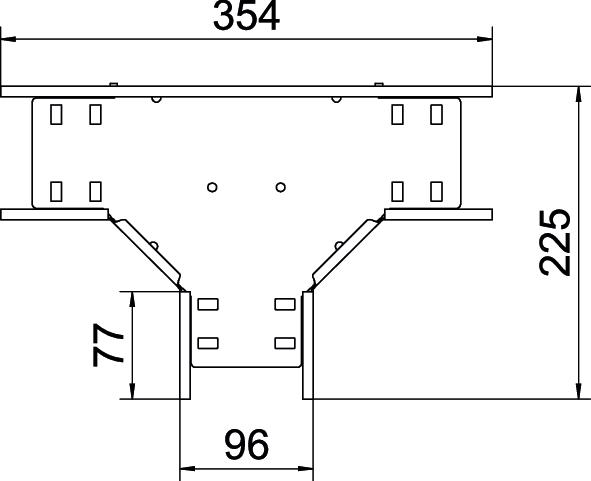

尺寸 110x100
尺寸 B 100 mm
推荐的螺钉数量 27 St.
最大温度范围 120 °C
最小温度范围 -20 °C
材料 钢
板厚 0,8 mm
电缆拖链系统连接器类型 拧紧/夹紧
结构形式 水平三通
表面 带钢镀锌
连接件型号 集成连接件
长跨距规格 否
高度 110 mm
所有型号

所有型号

型号 宽度 材料 表面 产品编码 数量
RT 110 FS 100 mm 钢 带钢镀锌 6038300
1 个
RT 115 FS 150 mm 钢 带钢镀锌 6038302
1 个
RT 120 FS 200 mm 钢 带钢镀锌 6038304
1 个
RT 130 FS 300 mm 钢 带钢镀锌 6038306
1 个
RT 140 FS 400 mm 钢 带钢镀锌 6038308
1 个
RT 150 FS 500 mm 钢 带钢镀锌 6038310
1 个
RT 160 FS 600 mm 钢 带钢镀锌 6038312
1 个
附件

系统附件

产品 型号 产品编码 数量
三通盖板 FS 三通盖板 FS RTD 100 FS 6038600
1 个

安装附件

产品 型号 产品编码 数量
双夹片 A2 双夹片 A2 DOP A2 6035998
1 个
