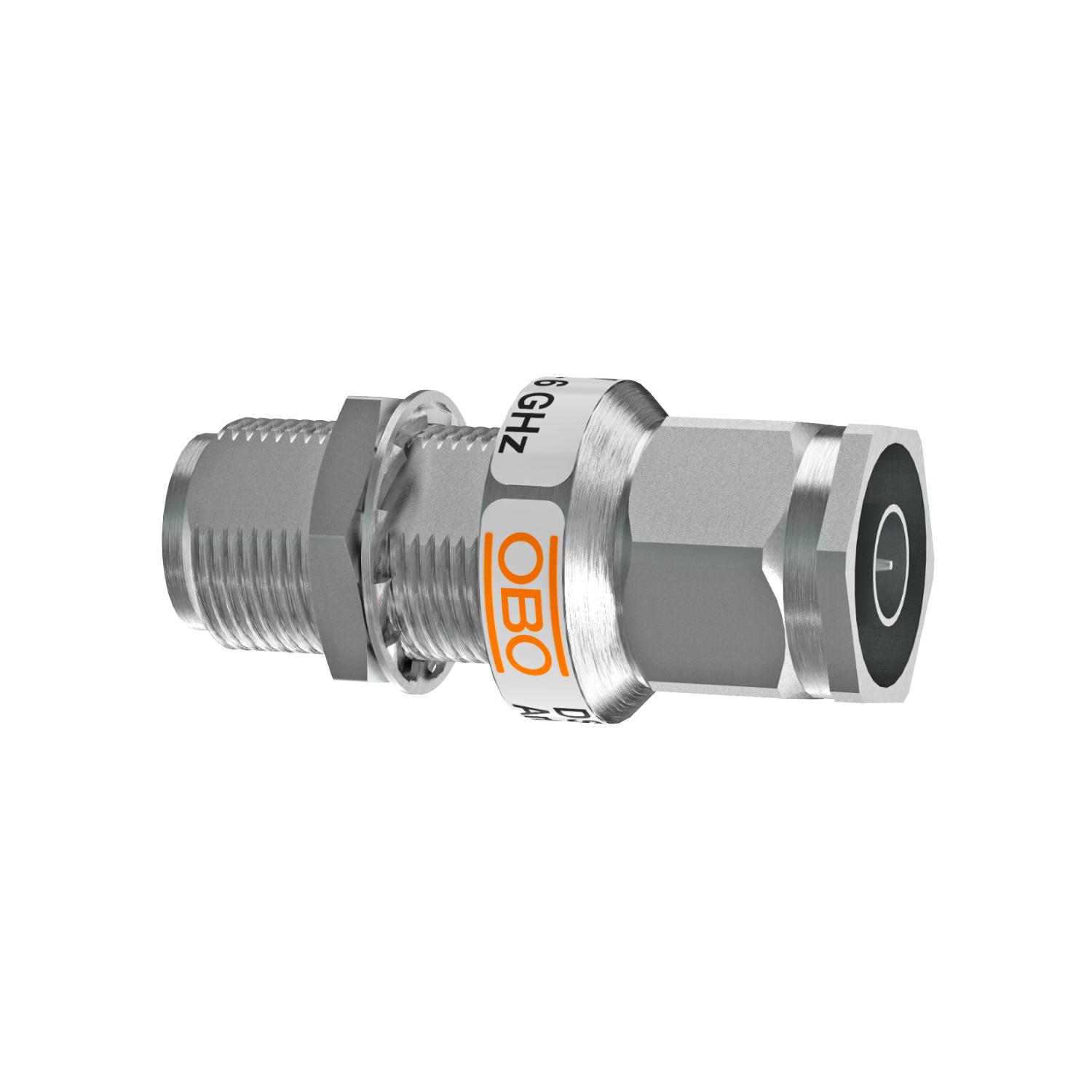

同轴线电涌保护器，6 GHz，N 连接头：公头/母头
项目编号 5093998 | EAN码 4012196463831
- 产品描述
-
产品描述用于传输和接收技术的同轴数据线电涌保护器
• 带N连接头：公/母
• 高冲击电流承受能力：2.5 kA (10/350)
• 组装简单（转接插头），m = 公头，w = 母头
• 高电流负载下的低保护水平
• 最佳的传输特性：
- 低反射行为
- 针对高达 6 GHz 的安全传输带宽进行了优化
• 提供 50 Ω 技术
应用：例如 SAT-TV C 波段、WiMAX、WLAN 应用、DVB-T2
-
- 技术资料
-
技术参数

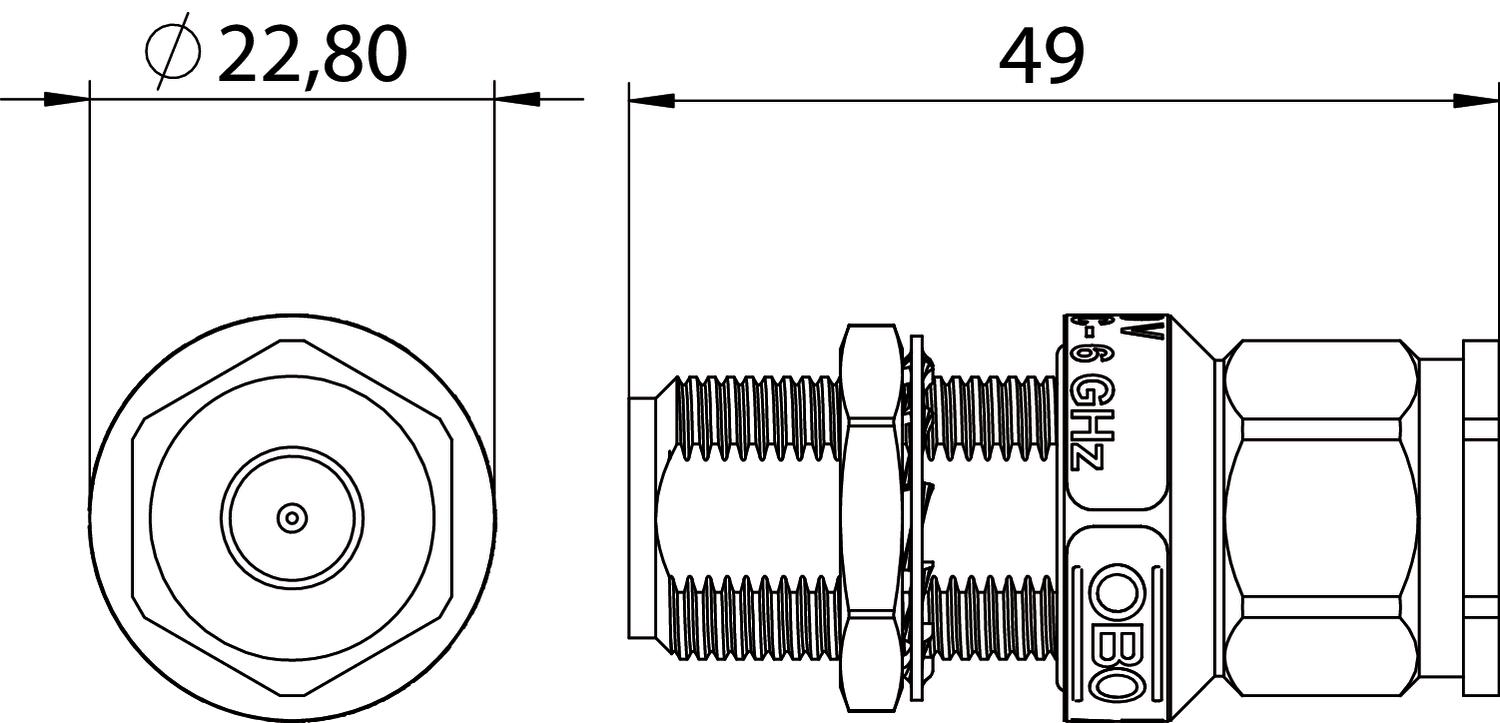

Kategorie Typ 1+2 / D1+C2 LPZ 0→2 SPD 依据 IEC 61643-21 Class I+II / D1+C2 传输功率 80 W 保护水平 <750 V 保护等级 IP65/67 信号装置 无 冲击耐受能力 线-地 C2: 10 kV / 5 kA (8/20µs) 冲击耐受能力 线-线 C2: 10 kV / 5 kA (8/20µs) 回波损耗 ≥22 dB 容量（线-地） <20 pF 容量（线-线） <10 pF 宽度 22,8 mm 尺寸 70V 屏蔽 直接 屏蔽连接 是 总体放电电流 (10/350) 5 kA 总体放电电流 (8/20) 10 kA 截止频率 6000 MHz 插入损耗 (Insertion loss) ≤0,1 dB 插拔系统 N 最大持续工作电压 DC 70 V 最大持续工作电压AC 50 V 最大温度范围 80 °C 最小温度范围 -40 °C 波阻 50 Ω 测试标准 IEC 61643-21 电压保护水平 线 - 地 <750 V 电压保护水平 线 - 线 <750 V 电极数量 1 绝缘电阻 >1 GΩ 脉冲电流 2,5 kA 过压保护装置的线路类型 数据线 COAX 遥信触点 否 长度 49 mm 防爆测试版 否 防雷器监控 否 额定负载电流 AC 7 A 额定负载电流 DC 10 A 高度 22,8 mm - 所有型号
