托盘式桥架，MKSU 60 FS
项目编号 6063160 | EAN码 4012196063611
- 产品描述
-
产品描述MKSU 60 =中载托盘式桥架系统，不带孔，侧高60mm。 直线连接件须按一定比例单独订购。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数
CO₂ 足迹 (GWP) 从摇篮到大门 4,451 kg CO₂e / 1 米 NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 否 功能维护 否 可用截面 58 cm² 可用截面 5800 mm² 地面安装孔 否 宽度 4 in 宽度 100 mm 尺寸 60 x 100 尺寸 60x100x3000 尺寸 B 100 mm 带盖板 否 支撑距离1.5 m 1,5 kN/m 支撑距离1.75 m 1,25 kN/m 支撑间距2.0 m 0,5 kN/m 支撑间距2.0 m 1 kN/m 材料 钢 板厚 0,04 in 板厚 1 mm 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 长度 3000 mm 长度 10 ft 长跨距规格 否 颜色 锌 高度 60 mm 高度 2 in 技术资料

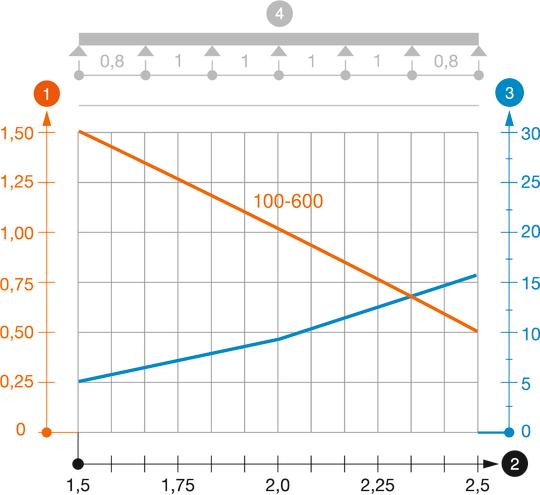

负载图，线缆桥架，型号MKSU 60 FS FT
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件，FS
RLVK 60 FS 6067093 10 个
底部连接件FS
SSLB 100 FS 7070205 20 个
90°弯头 60 FS
RB 90 610 FS 6036560 1 个
延长三通 60 FS
RAA 610 FS 6042111 1 个
T型件60 FS
RT 610 FS 6038100 1 个
水平交叉60FS
RK 610 FS 7027311 1 个
盖板，带螺旋扣，FS
DRL 100 FS 6052096 3 m
隔板60 FS
TSG 60 FS 6062068 3 m
90°弯头 60 FS
RB 90 610 FS 6043216 1 个 - 下载
-
符合UK标准声明 MKSU 610 FS / 6063160 , 0.09MB , pdfREACH 符合性声明 MKSU 610 FS / 6063160 , 0.27MB , pdfRoHS 符合性声明 MKSU 610 FS / 6063160 , 0.28MB , pdf
