托盘式桥架，SKS 85 FS 3000 | 500 | 1.5 | 否 | 钢 | 带钢镀锌
morepic-1 morepic-2

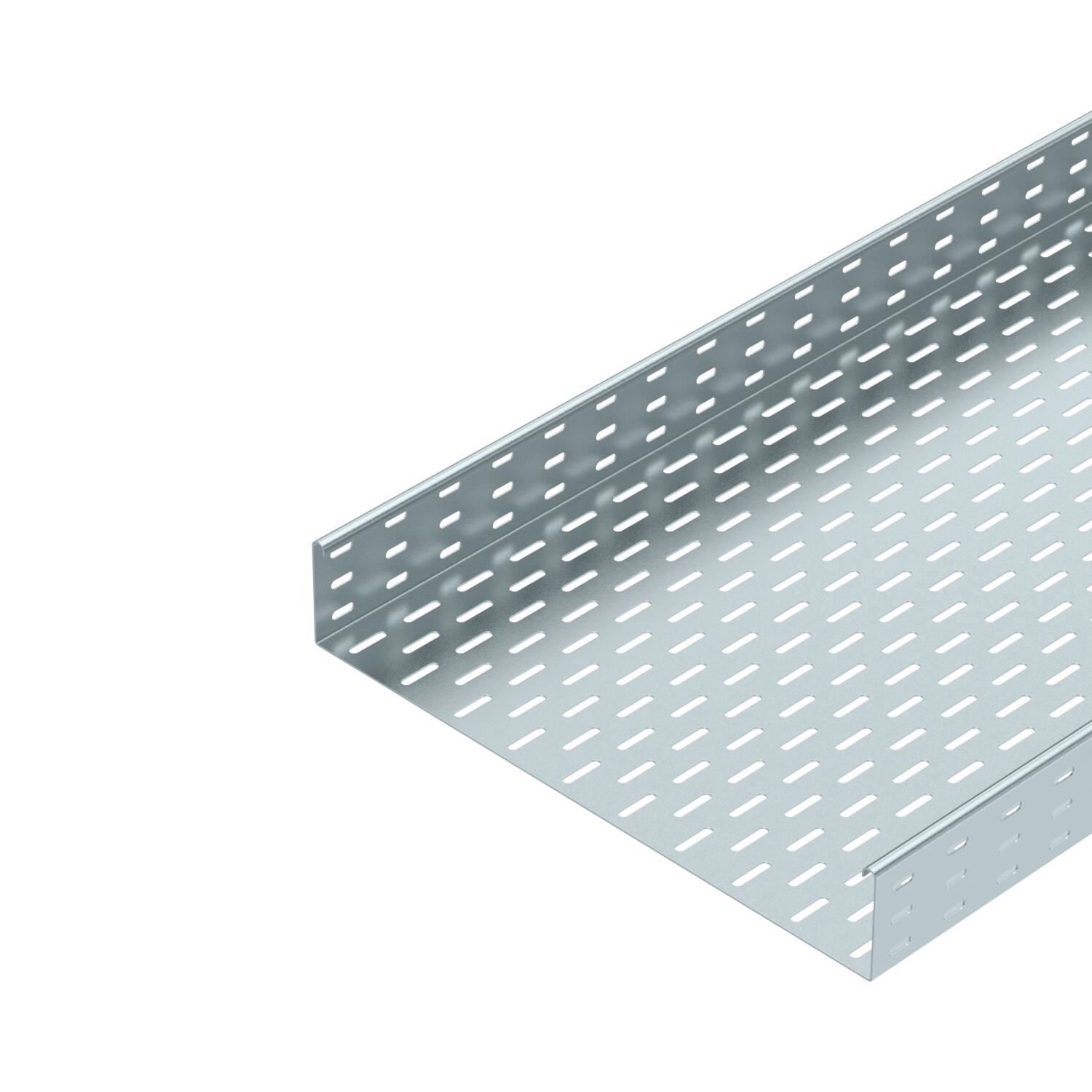

托盘式桥架，SKS 85 FS

项目编号 6058507 | EAN码 4012196061334

3000 mm
1.5 mm
否
钢
带钢镀锌
产品描述
产品描述
SKS 85 = 重型线缆槽系统，侧高85 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 19,353 kg CO₂e / 1 米
Maß W 500 mm
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 42300 mm²
可用截面 423 cm²
地面安装孔 是
宽度 500 mm
宽度 20 in

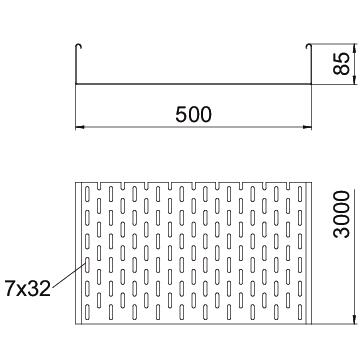

尺寸 85 x 500
尺寸 85x500x3000
尺寸 B 500 mm
带盖板 否
支撑距离1.5 m 2,8 kN/m
支撑间距2.0 m 1,5 kN/m
支撑间距2.0 m 2,25 kN/m
支撑间距3.0 m 0,75 kN/m
材料 钢
板厚 1,5 mm
板厚 0,6 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 附带连接件
长度 3000 mm
长度 10 ft
长跨距规格 否
附件 纵向连接件 RLVL 85
颜色 锌
高度 3 in
高度 85 mm

技术资料

电缆桥架 SKS 85负载图

电缆桥架 SKS 85负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
SKS 810 FS 3000 mm 100 mm 1.5 mm 否 钢 带钢镀锌 6058108
3 m
SKS 820 FS 3000 mm 200 mm 1.5 mm 否 钢 带钢镀锌 6058205
3 m
SKS 830 FS 3000 mm 300 mm 1.5 mm 否 钢 带钢镀锌 6058302
3 m
SKS 840 FS 3000 mm 400 mm 1.5 mm 否 钢 带钢镀锌 6058396
3 m
SKS 850 FS 3000 mm 500 mm 1.5 mm 否 钢 带钢镀锌 6058507
3 m
SKS 860 FS 3000 mm 600 mm 1.5 mm 否 钢 带钢镀锌 6058604
3 m
附件

系统附件

产品 型号 产品编码 数量
直线和转角连接件，FS 直线和转角连接件，FS RLVL 85 FS 6067123
10 个
底部连接件FS 底部连接件FS SSLB 500 FS 7070225
20 个

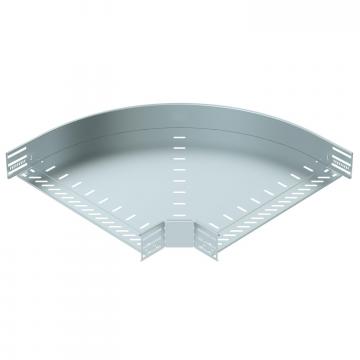

90°弯角 85 FS 90°弯角 85 FS RB 90 850 FS 6036709
1 个

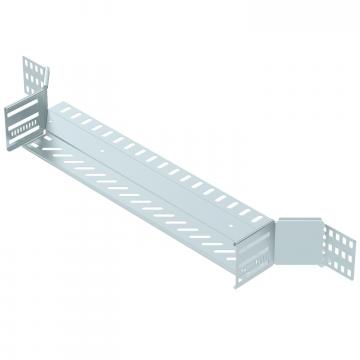

旁接三通 85 FS 旁接三通 85 FS RAA 850 FS 6042141
1 个

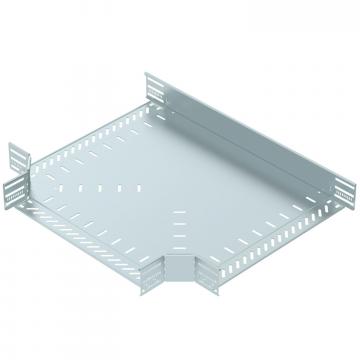

三通 85 FS 三通 85 FS RT 850 FS 6038218
1 个

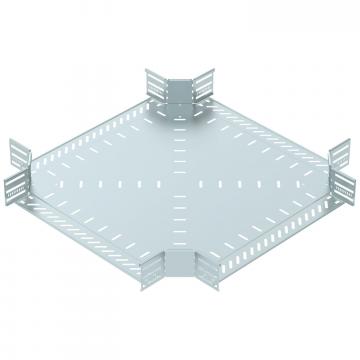

四通 85 FS 四通 85 FS RK 850 FS 7027339
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 500 FS 6052509
3 m
隔板85 FS 隔板85 FS TSG 85 FS 6062114
3 m

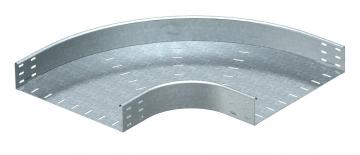

90°转角，85 FS 90°转角，85 FS RB 90 850 FS 7001835
1 个
