U型夹,2056 F型脚,1位,金属压板,A2

项目编号 1187532 | EAN码 4012196853786

3 Nm
返回概述
产品描述
产品描述

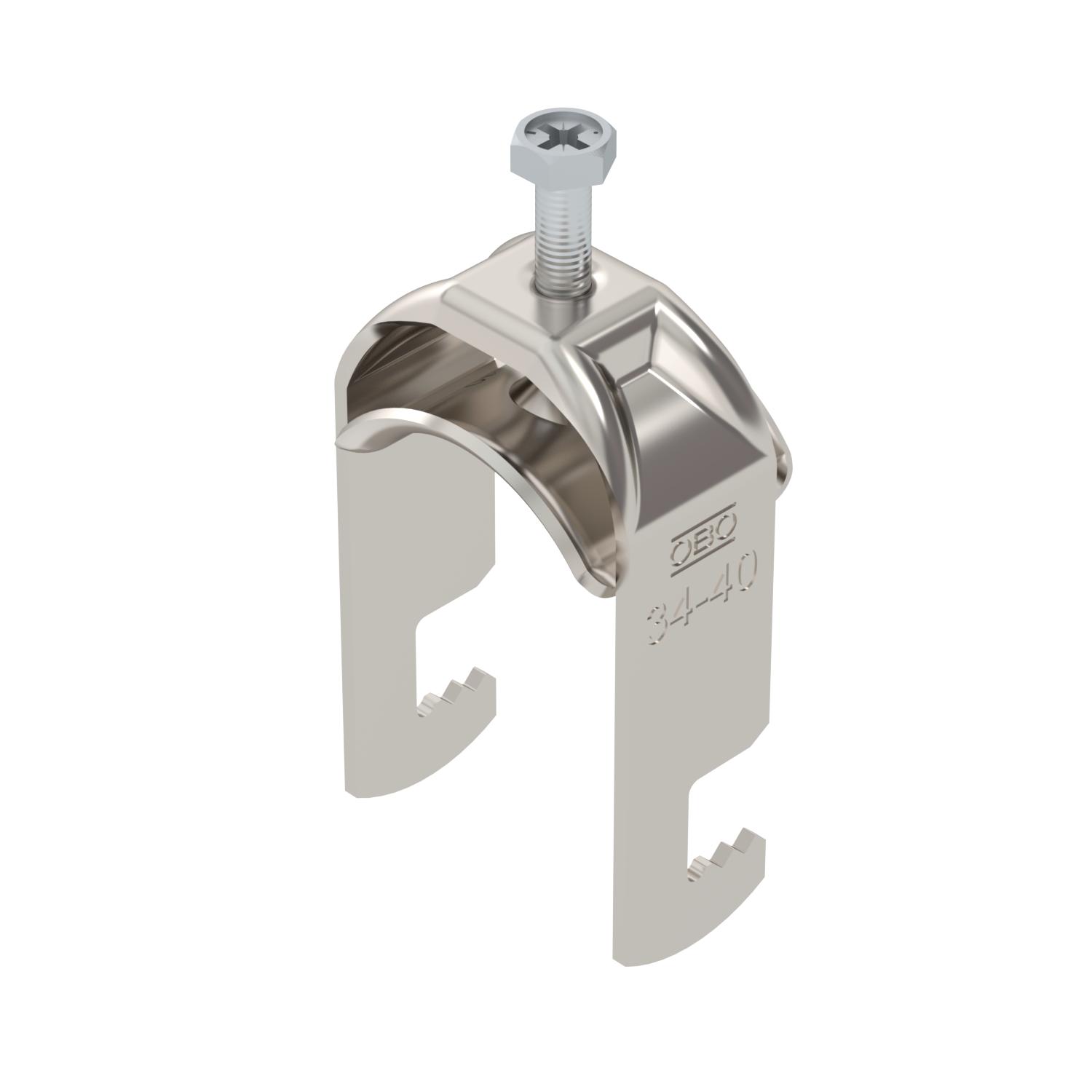

带F型脚的U型夹,带圆形边缘的金属压板用于电缆保护。 用于在扁钢上垂直和水平安装1根电缆。 压板上带 1个螺钉,通用六角螺钉头 SW10,带槽和十字槽。 适用于室内和室外安装。 建议使用反向压板。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 扁钢
  • U形钢
  • 用于4–12 mm的扁铁和U形铁的U型夹
技术资料

技术参数

CO2 足迹 (GWP) 从摇篮到大门 0,5253 kg CO₂e / 1 件

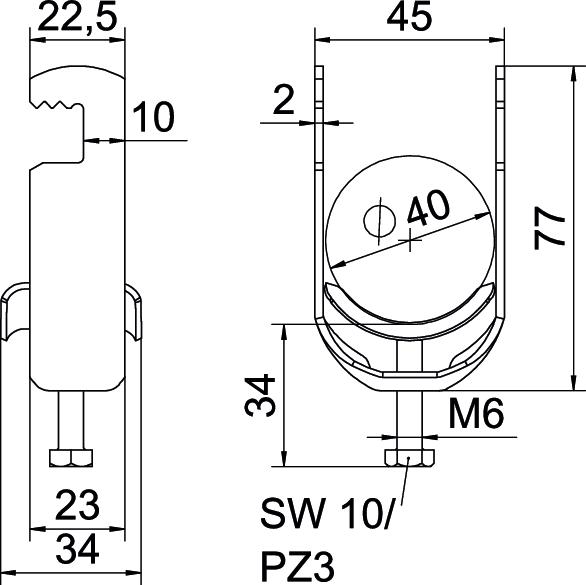

外形长度 33 mm
安装方式 平面型材
宽度 45 mm
尺寸 34-40mm
尺寸 A 22,5 mm
尺寸 B 45 mm
尺寸 C 33 mm
尺寸 L 34 mm
尺寸 t 2 mm
尺寸G (mm) M6
尺寸H 77 mm
带反向压板
带金属槽
无卤
最大 拧紧扭矩 3 Nm
最大夹紧范围 D 40 mm
最小夹紧范围 D 34 mm
材料 优质不锈钢1.4301
材料添加 不锈钢
板厚 2 mm
水槽材质 不锈钢
水槽的材料质量 不锈钢 304 (1.4301)
电缆/管道数量 1
螺纹 M6
表面 亮面,重新加工
表面添加 未处理
适用的最大管道直径 40 mm
适用的最小管道直径 34 mm
长度 22,5 mm
间隙 10 mm
高度 77 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
BS-F1-M-12 A2 8 mm 12 mm 3 Nm 1187502
100 个
BS-F1-M-16 A2 12 mm 16 mm 3 Nm 1187508
100 个
BS-F1-M-22 A2 16 mm 22 mm 3 Nm 1187514
100 个
BS-F1-M-28 A2 22 mm 28 mm 3 Nm 1187520
1 个
BS-F1-M-34 A2 28 mm 34 mm 3 Nm 1187526
1 个
BS-F1-M-40 A2 34 mm 40 mm 3 Nm 1187532
1 个
