U型夹，2056 H型脚，1位，金属压板，FT
项目编号 1186029 | EAN码 4012196848645
- 产品描述
-
产品描述

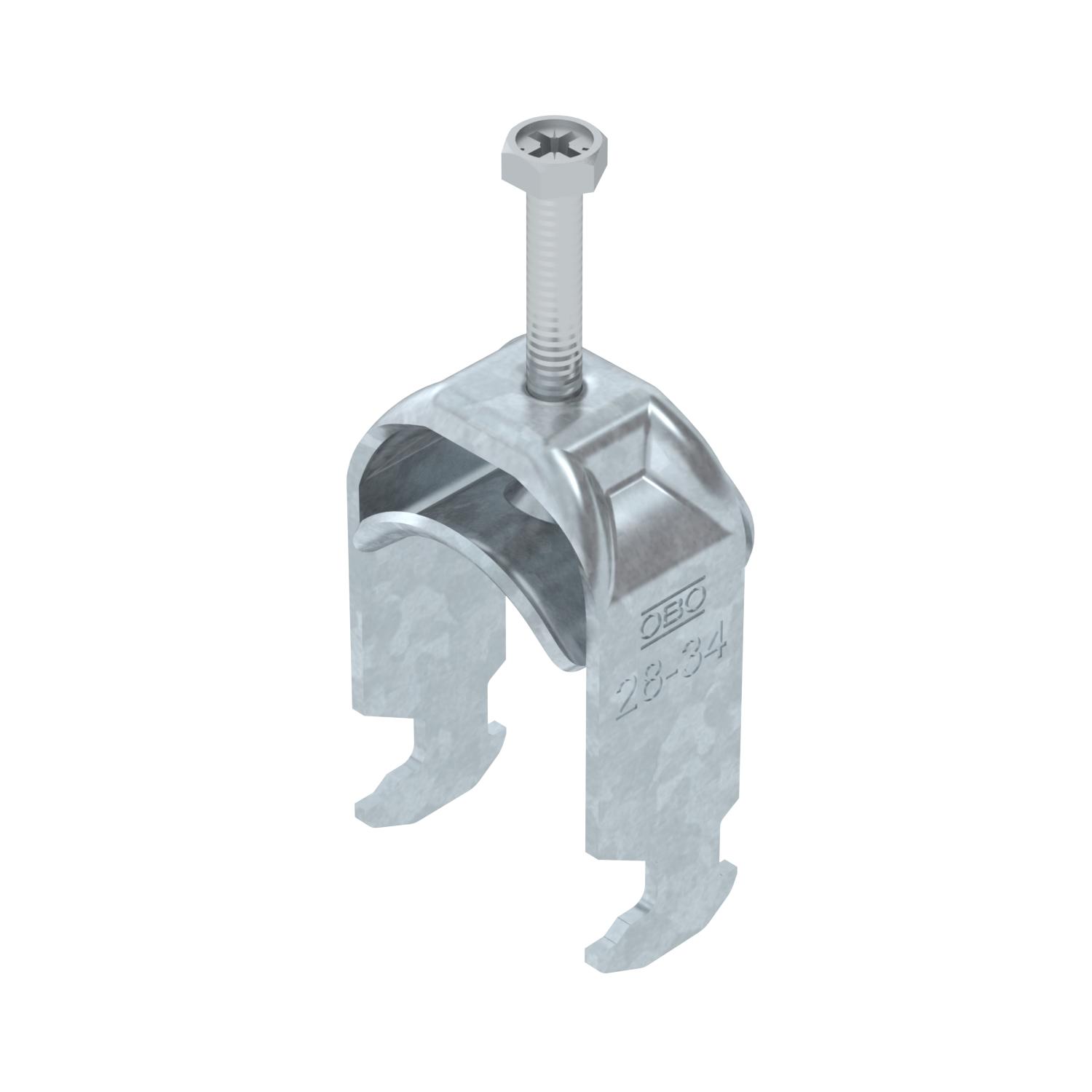

带锤头脚的U型夹，带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 16- 17 mm。 压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。 适用于室内和室外安装。 反向压板必须单独订购。
-
- 技术资料
-
技术参数

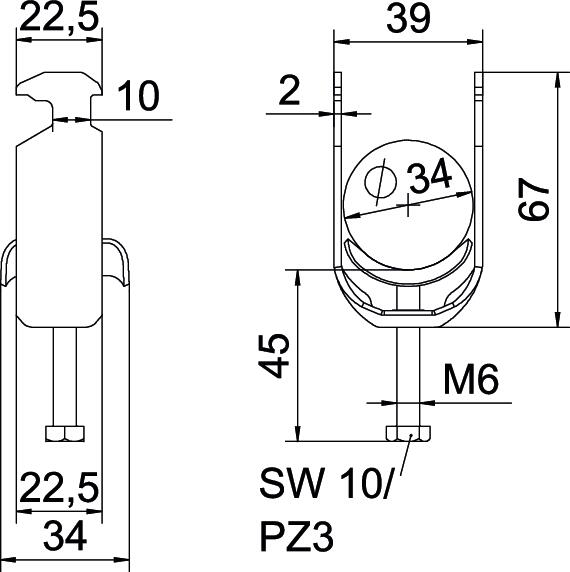

功能维护 是 外形长度 34 mm 安装方式 型材导轨 宽度 39 mm 尺寸 28-34mm 尺寸 A 22,5 mm 尺寸 B 39 mm 尺寸 C 34 mm 尺寸 L 46 mm 尺寸 t 2 mm 尺寸G (mm) M6 尺寸H 67 mm 带反向压板 否 带塑料槽 否 带金属槽 是 无卤 是 最大 拧紧扭矩 3 Nm 最大夹紧范围 D 34 mm 最小夹紧范围 D 28 mm 材料 钢 材料添加 钢 板厚 2 mm 水槽材质 钢 电缆/管道数量 1 螺纹 M6 表面 热浸镀锌 表面添加 热镀锌 适用于采用最大槽宽（包括间隔）的导轨 17 mm 适用于采用最小槽宽（包括间隔）的导轨 16 mm 适用的最大管道直径 34 mm 适用的最小管道直径 28 mm 长度 22,5 mm 间隙 10 mm 高度 67 mm - 所有型号
-
所有型号
