U型夹,2056 H型脚,1位,金属压板,FT

项目编号 1186097 | EAN码 4012196848836

产品描述

产品描述

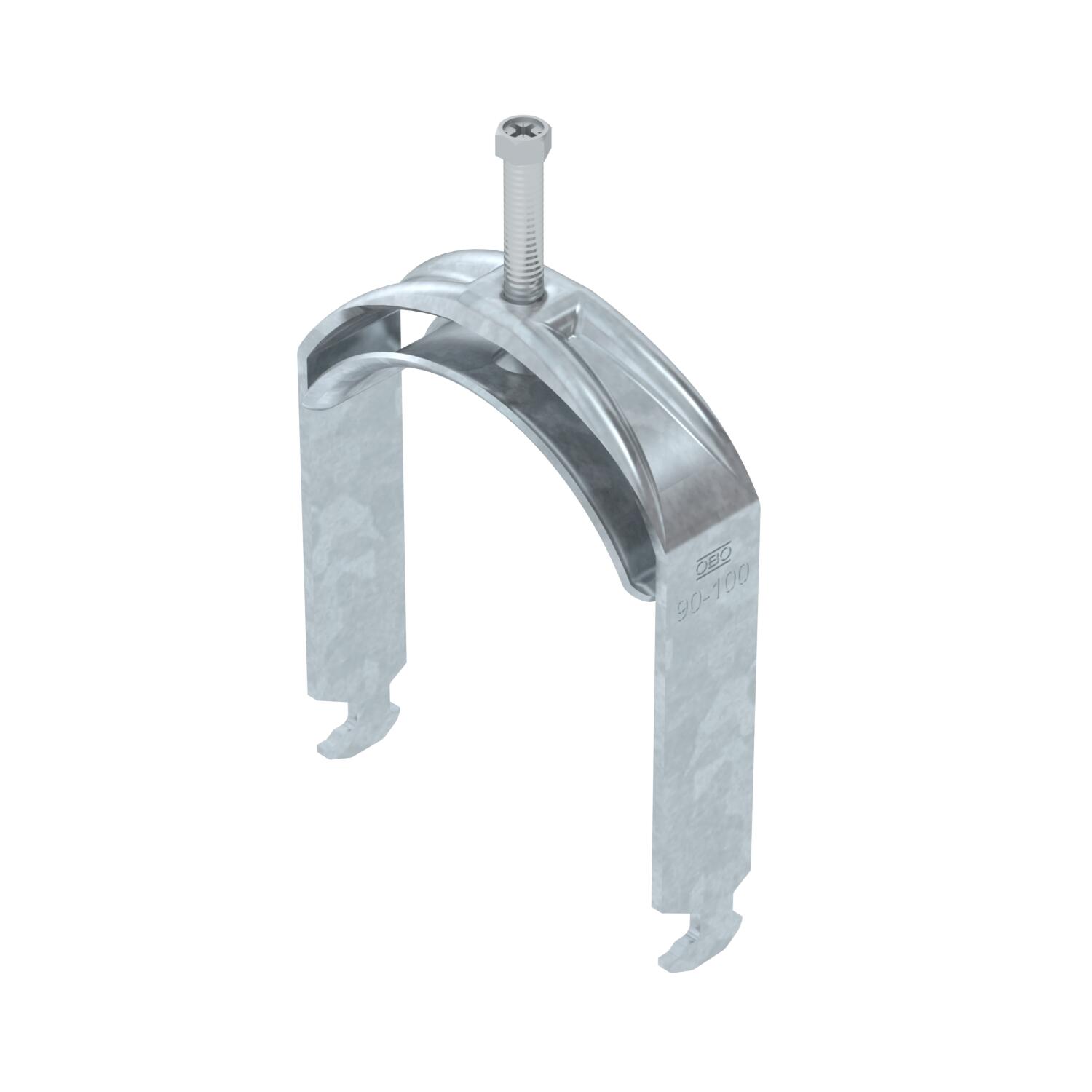

带锤头脚的U型夹,带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 16- 17 mm。 压板上带 1个螺钉,通用六角螺钉头 SW10,带槽和十字槽。 适用于室内和室外安装。 反向压板必须单独订购。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Slot width 16–17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
功能维护
外形长度 38 mm
安装方式 型材导轨
宽度 107 mm
尺寸 90-100mm

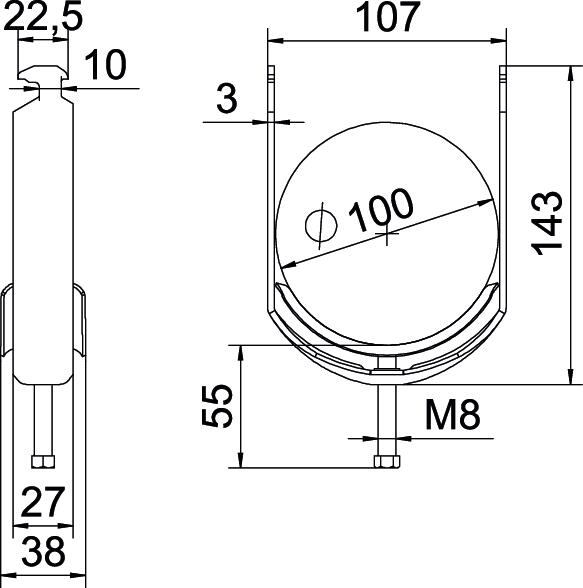

尺寸 A 27 mm
尺寸 B 107 mm
尺寸 C 38 mm
尺寸 L 55 mm
尺寸 t 3 mm
尺寸G (mm) M8
尺寸H 143 mm
带反向压板
带塑料槽
带金属槽
无卤
最大 拧紧扭矩 5 Nm
最大夹紧范围 D 100 mm
最小夹紧范围 D 90 mm
材料
材料添加
板厚 3 mm
水槽材质
电缆/管道数量 1
螺纹 M8
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽(包括间隔)的导轨 17 mm
适用于采用最小槽宽(包括间隔)的导轨 16 mm
适用的最大管道直径 100 mm
适用的最小管道直径 90 mm
长度 27 mm
间隙 10 mm
高度 143 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
BS-H1-M-12 FT 8 mm 12 mm 3 Nm 1186002
1 个
BS-H1-M-16 FT 12 mm 16 mm 3 Nm 1186009
1 个
BS-H1-M-22 FT 16 mm 22 mm 3 Nm 1186016
1 个
BS-H1-M-28 FT 22 mm 28 mm 3 Nm 1186022
1 个
BS-H1-M-34 FT 28 mm 34 mm 3 Nm 1186029
1 个
BS-H1-M-40 FT 34 mm 40 mm 3 Nm 1186036
1 个
BS-H1-M-46 FT 40 mm 46 mm 5 Nm 1186042
1 个
BS-H1-M-52 FT 46 mm 52 mm 5 Nm 1186049
1 个
BS-H1-M-58 FT 52 mm 58 mm 5 Nm 1186056
1 个
BS-H1-M-64 FT 58 mm 64 mm 5 Nm 1186062
1 个
BS-H1-M-70 FT 64 mm 70 mm 5 Nm 1186069
1 个
BS-H1-M-76 FT 70 mm 76 mm 5 Nm 1186076
1 个
BS-H1-M-82 FT 76 mm 82 mm 5 Nm 1186082
1 个
BS-H1-M-90 FT 82 mm 90 mm 5 Nm 1186089
1 个
BS-H1-M-100 FT 90 mm 100 mm 5 Nm 1186097
1 个
