U型夹，2056 H型脚，1位，塑料压板，FT

项目编号 1186216 | EAN码 4012196847013

产品描述
产品描述

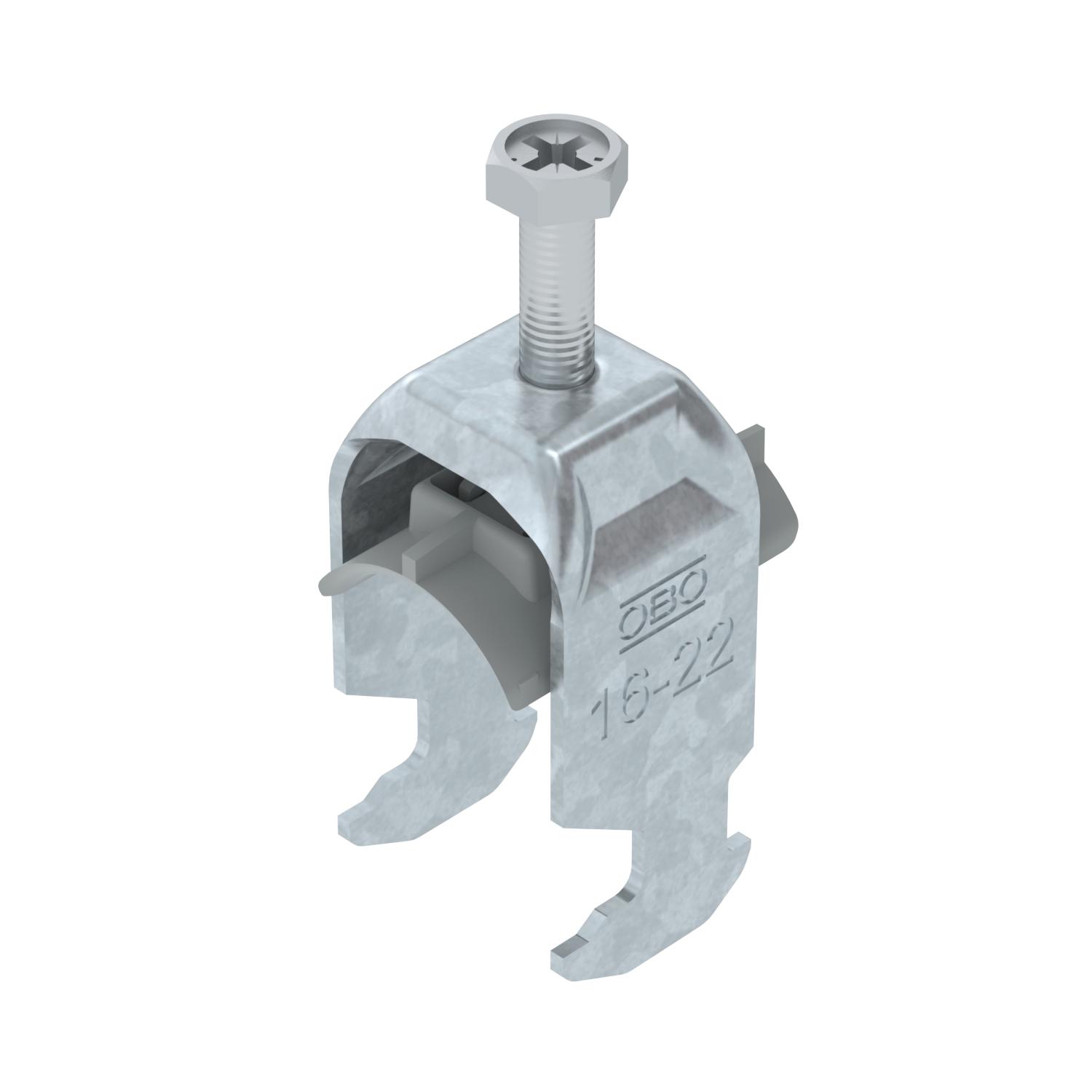

带锤头脚的U型夹，塑料压板由聚丙烯制成。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 16- 17 mm。 压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。 适用于室内和室外安装。 建议使用反向压板。
  • 无卤、无氯、无氟、无溴
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Slot width 16–17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,081 kg CO₂e / 1 件
外形长度 34 mm
安装方式 型材导轨
宽度 27 mm
尺寸 16-22mm
尺寸 A 22,5 mm
尺寸 B 27 mm
尺寸 C 34 mm
尺寸 L 35 mm
尺寸 t 1,5 mm
尺寸G (mm) M6
尺寸H 52 mm
带反向压板 否
带塑料槽 是
无卤 是
最大 拧紧扭矩 3 Nm
最大夹紧范围 D 22 mm
最小夹紧范围 D 16 mm
材料 钢
材料添加 钢
板厚 1,5 mm
水槽材质 塑料
水槽的材料质量 聚丙烯
电缆/管道数量 1
螺纹 M6
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽（包括间隔）的导轨 17 mm
适用于采用最小槽宽（包括间隔）的导轨 16 mm
适用的最大管道直径 22 mm
适用的最小管道直径 16 mm
长度 22,5 mm
间隙 10 mm
高度 52 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
BS-H1-K-12 FT 8 mm 12 mm 3 Nm 1186202
1 个
BS-H1-K-16 FT 12 mm 16 mm 3 Nm 1186209
1 个
BS-H1-K-22 FT 16 mm 22 mm 3 Nm 1186216
1 个
BS-H1-K-28 FT 22 mm 28 mm 3 Nm 1186222
1 个
BS-H1-K-34 FT 28 mm 34 mm 3 Nm 1186229
1 个
BS-H1-K-40 FT 34 mm 40 mm 3 Nm 1186236
1 个
BS-H1-K-46 FT 40 mm 46 mm 5 Nm 1186242
1 个
BS-H1-K-52 FT 46 mm 52 mm 5 Nm 1186249
1 个
BS-H1-K-58 FT 52 mm 58 mm 5 Nm 1186256
1 个
BS-H1-K-64 FT 58 mm 64 mm 5 Nm 1186262
1 个
BS-H1-K-70 FT 64 mm 70 mm 5 Nm 1186269
1 个
BS-H1-K-76 FT 70 mm 76 mm 5 Nm 1186276
1 个
BS-H1-K-82 FT 76 mm 82 mm 5 Nm 1186282
1 个
BS-H1-K-90 FT 82 mm 90 mm 5 Nm 1186289
1 个
BS-H1-K-100 FT 90 mm 100 mm 5 Nm 1186297
1 个
