U型夹,2056 H型脚,2位,金属压板,FT

项目编号 1186043 | EAN码 4012196848713

产品描述

产品描述

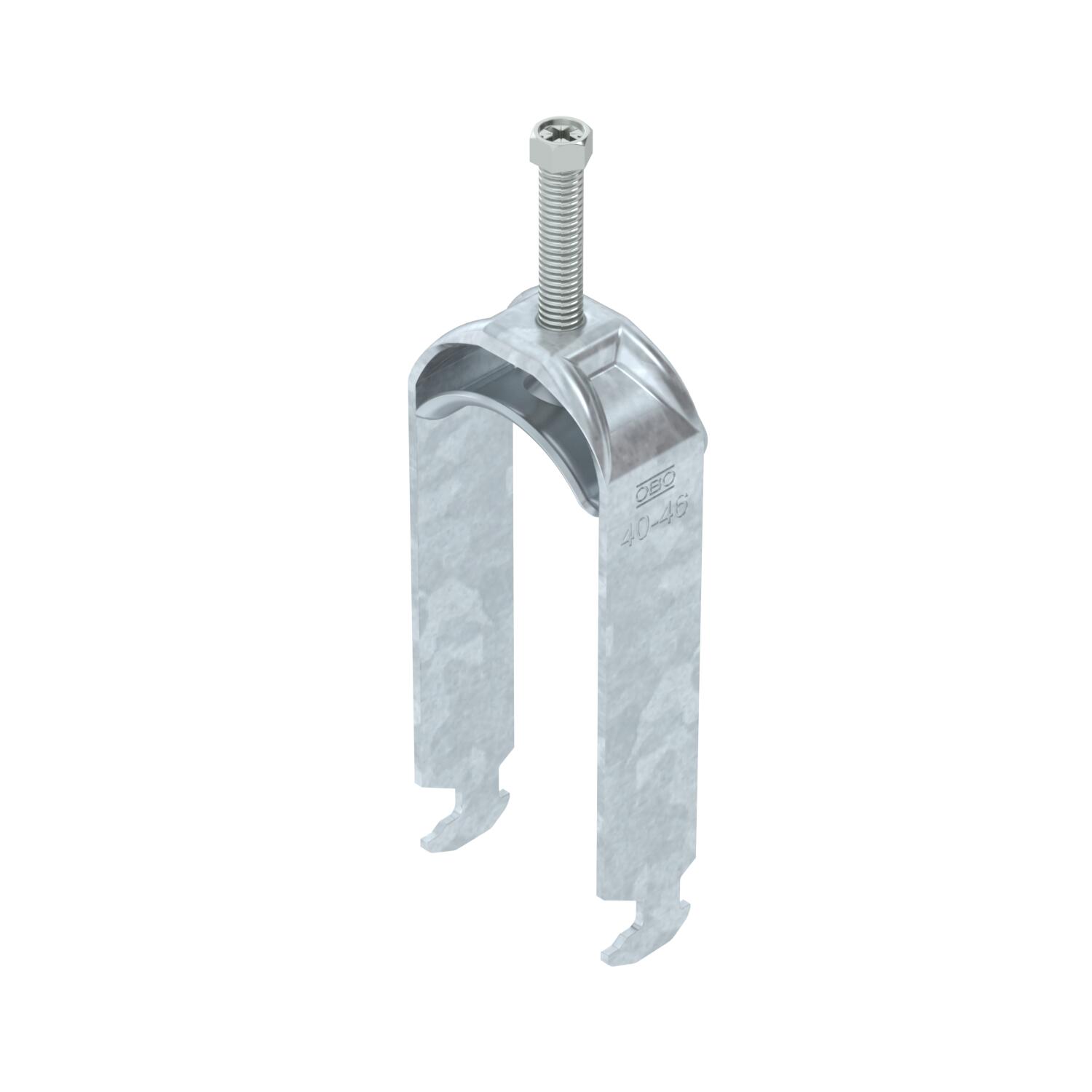

带锤头脚的U型夹,带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装2根电缆。 用于槽宽 16- 17 mm。 压板上带 1个螺钉,通用六角螺钉头 SW10,带槽和十字槽。 适用于室内和室外安装。 多根电缆应该用双向压板分开。 建议使用反向压板。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Slot width 16–17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

技术参数

功能维护

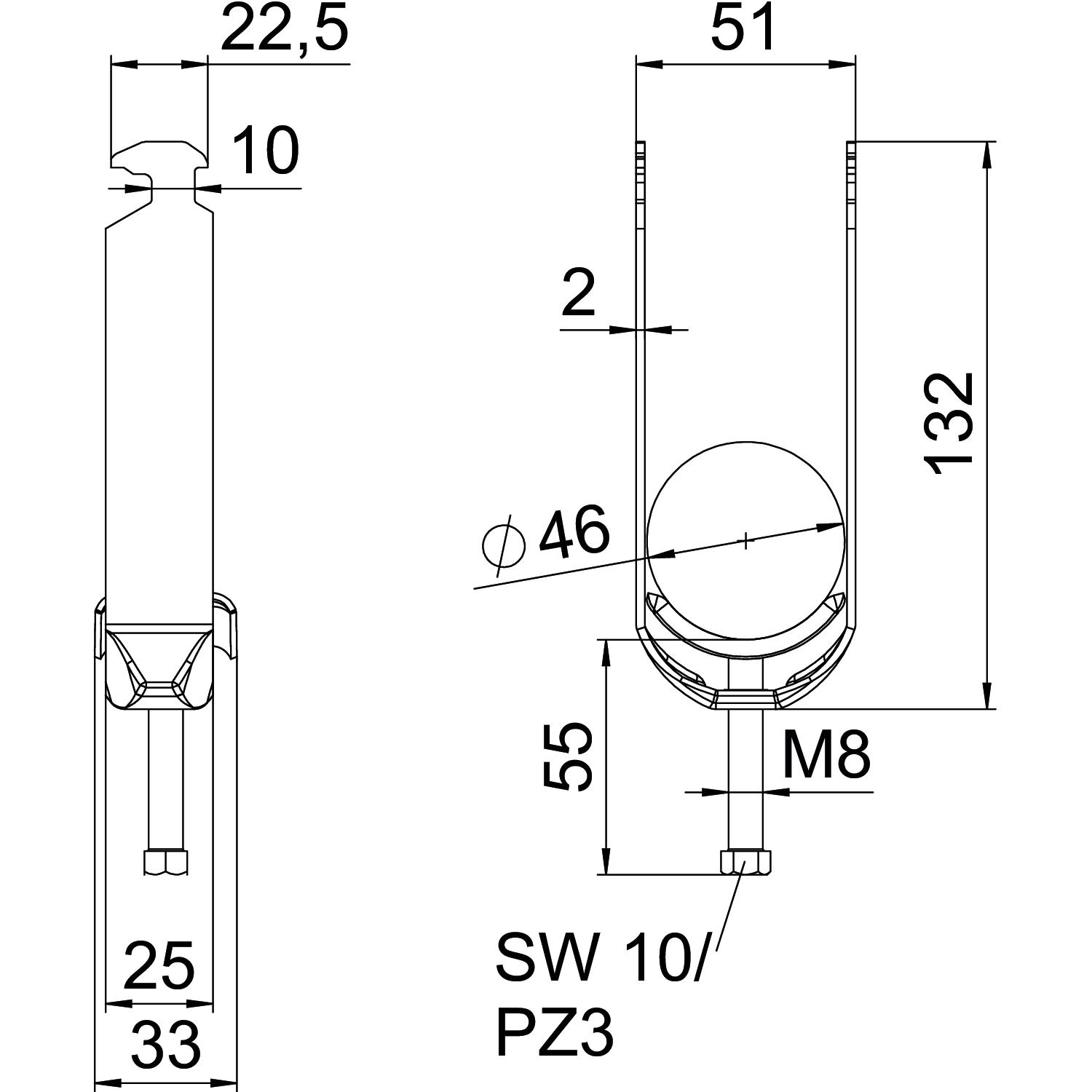

外形长度 33 mm
安装方式 型材导轨
宽度 51 mm
尺寸 40-46mm
尺寸 A 25 mm
尺寸 B 51 mm
尺寸 C 33 mm
尺寸 L 55 mm
尺寸 t 2 mm
尺寸G (mm) M8
尺寸H 132 mm
带反向压板
带塑料槽
带金属槽
无卤
最大 拧紧扭矩 5 Nm
最大夹紧范围 D 46 mm
最小夹紧范围 D 40 mm
材料
材料添加
板厚 2 mm
水槽材质
电缆/管道数量 2
螺纹 M8
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽(包括间隔)的导轨 17 mm
适用于采用最小槽宽(包括间隔)的导轨 16 mm
适用的最大管道直径 46 mm
适用的最小管道直径 40 mm
长度 25 mm
间隙 10 mm
高度 132 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
BS-H2-M-12 FT 8 mm 12 mm 3 Nm 1186003
1 个
BS-H2-M-16 FT 12 mm 16 mm 3 Nm 1186010
1 个
BS-H2-M-22 FT 16 mm 22 mm 3 Nm 1186017
1 个
BS-H2-M-28 FT 22 mm 28 mm 3 Nm 1186023
1 个
BS-H2-M-34 FT 28 mm 34 mm 3 Nm 1186030
50 个
BS-H2-M-40 FT 34 mm 40 mm 3 Nm 1186037
50 个
BS-H2-M-46 FT 40 mm 46 mm 5 Nm 1186043
50 个
BS-H2-M-52 FT 46 mm 52 mm 5 Nm 1186050
50 个
BS-H2-M-58 FT 52 mm 58 mm 5 Nm 1186057
50 个
BS-H2-M-64 FT 58 mm 64 mm 5 Nm 1186063
50 个
下载

下载

下载

BS-H2-M-46 FT / 1186043
