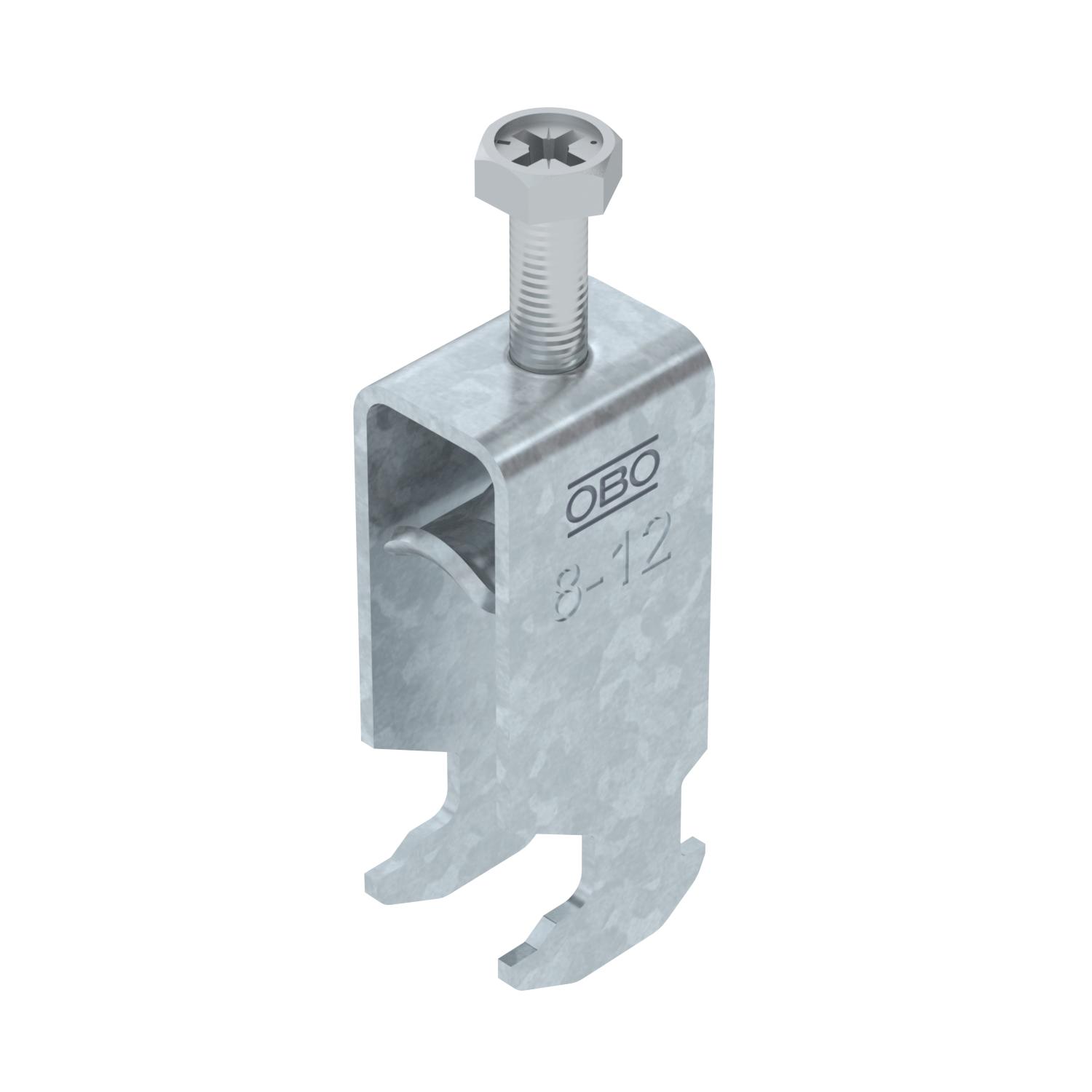

U型夹，2056 H型脚，2位，金属压板，FT

产品编码 / 型号

最小夹紧范围 D

最大夹紧范围 D

最大拧紧扭矩

产品描述

产品描述

带锤头脚的U型夹，带圆形边缘的金属压板用于电缆保护。用于在C型导轨上垂直和水平安装2根电缆。用于槽宽 16- 17 mm。压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。适用于室内和室外安装。多根电缆应该用双向压板分开。建议使用反向压板。

技术资料

CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,948 kg CO₂e / 1 Stück
功能维护	是
外形长度	28 mm
安装方式	型材导轨
宽度	17 mm
尺寸	08-12mm

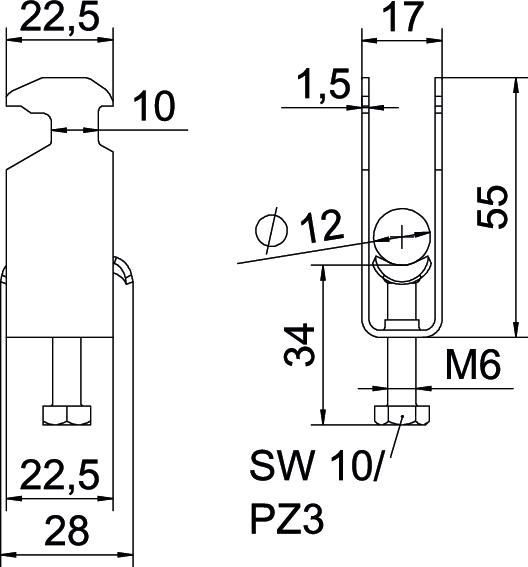

尺寸 A	22,5 mm
尺寸 B	17 mm
尺寸 C	28 mm
尺寸 L	34 mm
尺寸 t	1,5 mm
尺寸G (mm)	M6
尺寸H	55 mm
带反向压板	否
带塑料槽	否
带金属槽	是
无卤	是
最大拧紧扭矩	3 Nm

所有型号

型号	最小夹紧范围 D	最大夹紧范围 D	最大拧紧扭矩	产品编码	数量
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	个	1 个
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	个	1 个
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	个	1 个
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	个	1 个
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	个	50 个
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	个	50 个
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	个	50 个
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	个	50 个
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	个	50 个
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	个	50 个
