U型夹，2056 U型脚，1位，金属压板，FT

项目编号 1186509 | EAN码 4012196849826

产品描述

产品描述

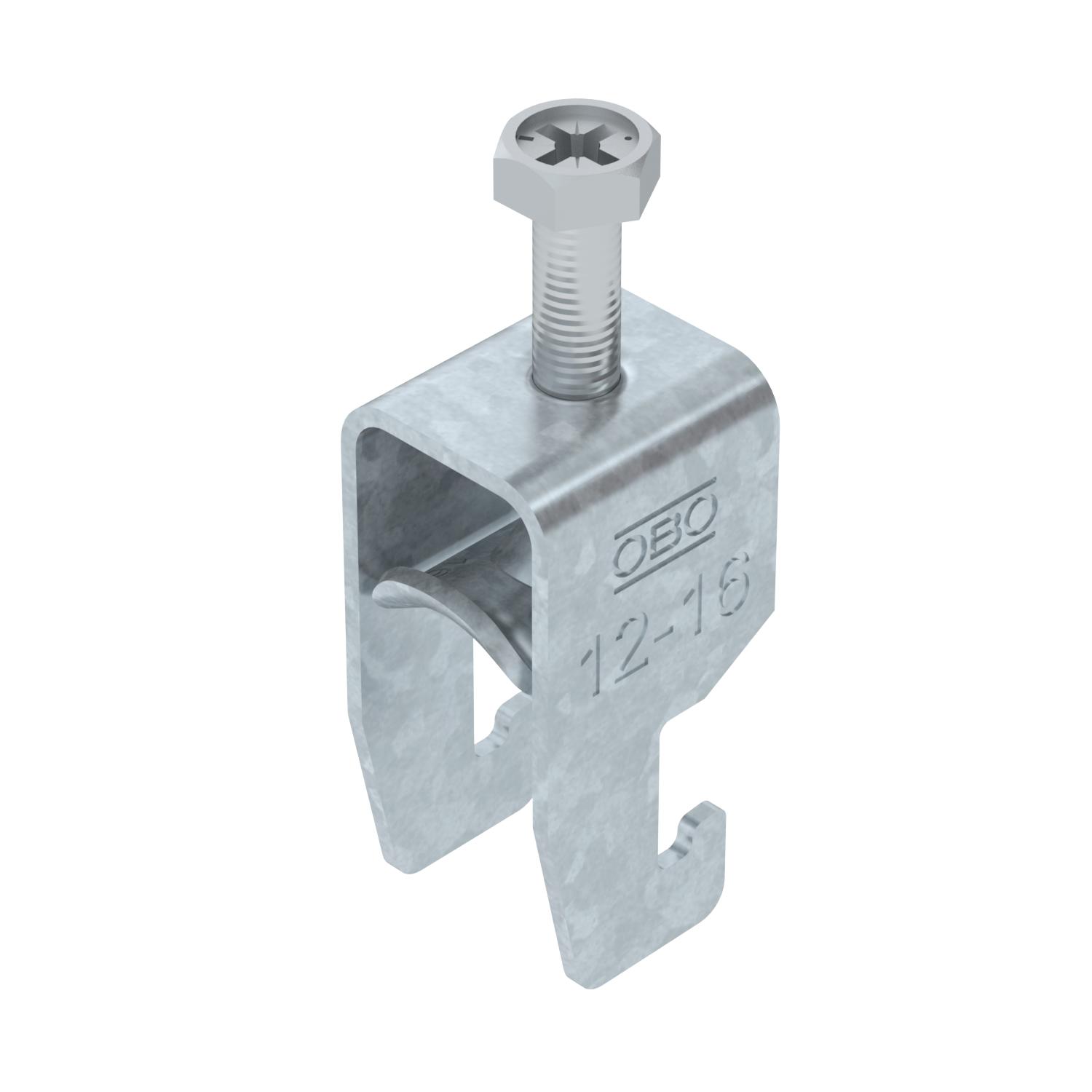

带U型脚的U型夹，带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 18 - 22 mm。 压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。 适用于室内和室外安装。 建议使用反向压板。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Slot width 18 mm
  • Slot width 22 mm
  • Clamp clip for C profile rail, slot width 18–22 mm
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
功能维护 是

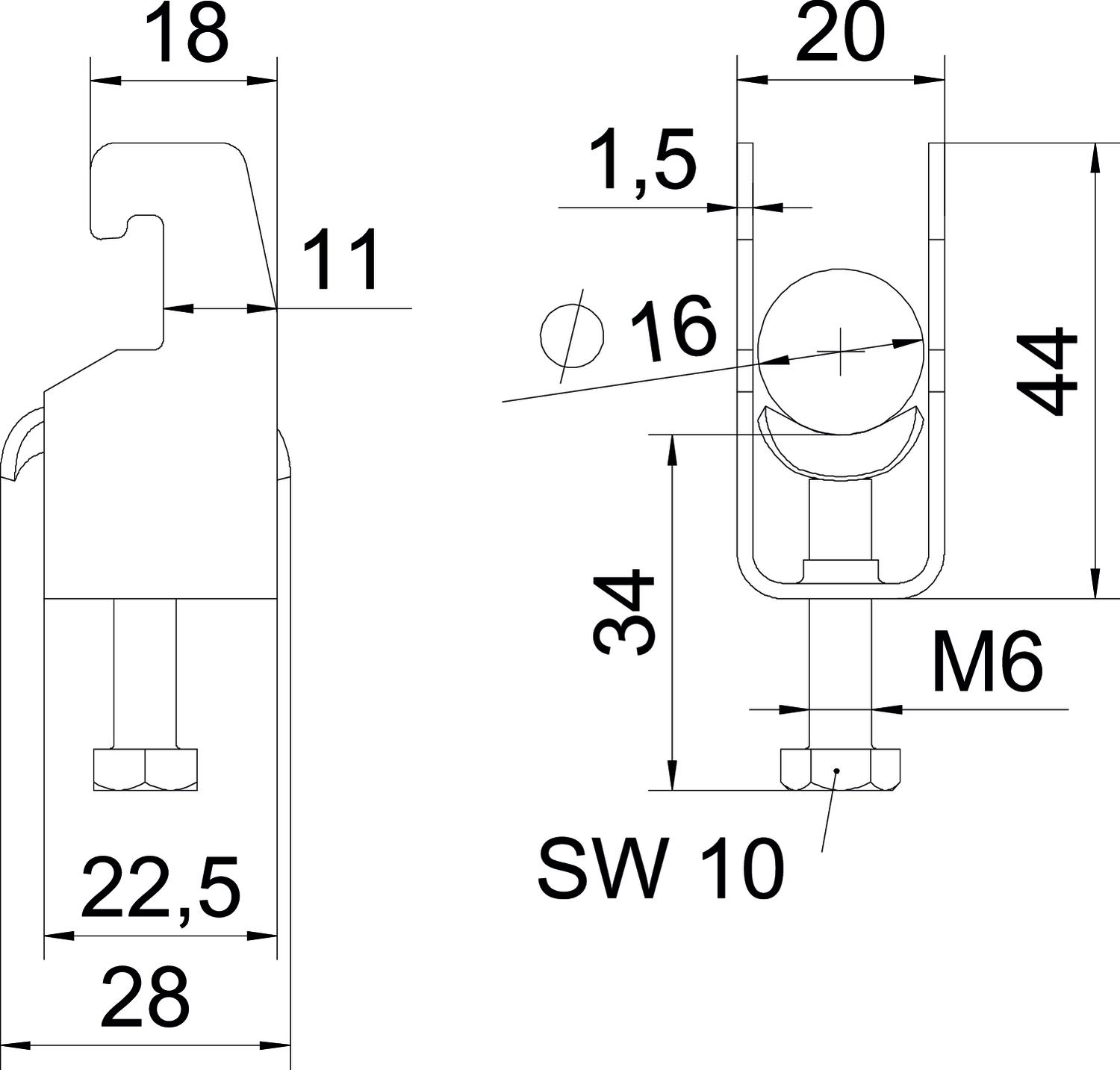

外形长度 28 mm
安装方式 型材导轨
宽度 20 mm
尺寸 12-16mm
尺寸 A 22,5 mm
尺寸 B 20 mm
尺寸 C 28 mm
尺寸 L 34 mm
尺寸 t 1,5 mm
尺寸G (mm) M6
尺寸H 44 mm
带反向压板 否
带金属槽 是
无卤 是
最大 拧紧扭矩 3 Nm
最大夹紧范围 D 16 mm
最小夹紧范围 D 12 mm
材料 钢
材料添加 钢
板厚 1,5 mm
水槽材质 钢
电缆/管道数量 1
螺纹 M6
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽（包括间隔）的导轨 22 mm
适用于采用最小槽宽（包括间隔）的导轨 18 mm
适用的最大管道直径 16 mm
适用的最小管道直径 12 mm
长度 22,5 mm
间隙 10 mm
高度 44 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
1 个
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
1 个
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
1 个
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
1 个
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
1 个
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
1 个
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
1 个
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
1 个
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
1 个
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
1 个
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
1 个
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
1 个
BS-U1-M-82 FT 76 mm 82 mm 5 Nm 1186582
25 个
BS-U1-M-90 FT 82 mm 90 mm 5 Nm 1186589
25 个
BS-U1-M-100 FT 90 mm 100 mm 5 Nm 1186597
25 个
