产品描述

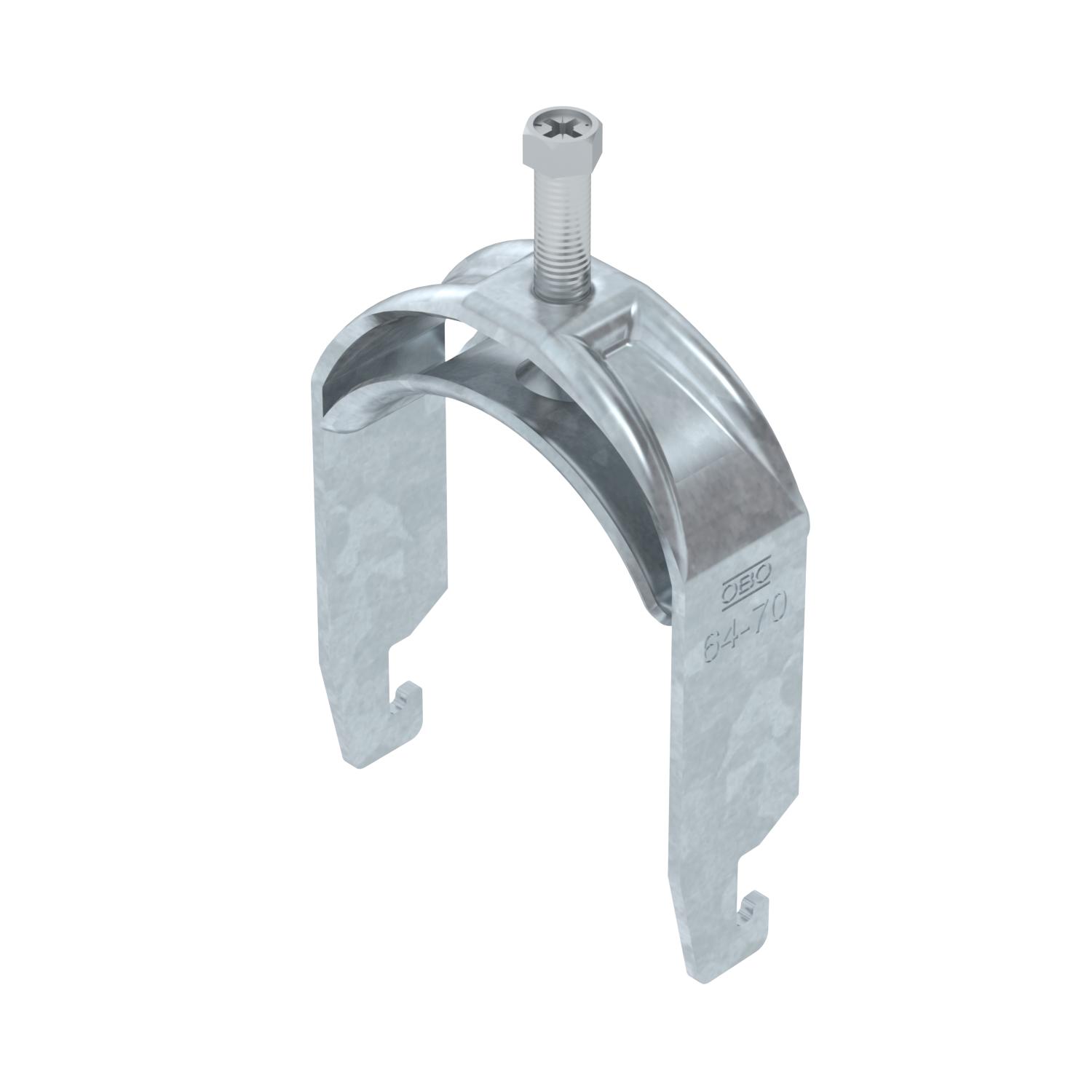

带U型脚的U型夹,带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 18 - 22 mm。 压板上带 1个螺钉,通用六角螺钉头 SW10,带槽和十字槽。 适用于室内和室外安装。 建议使用反向压板。
- 技术资料
-
技术参数

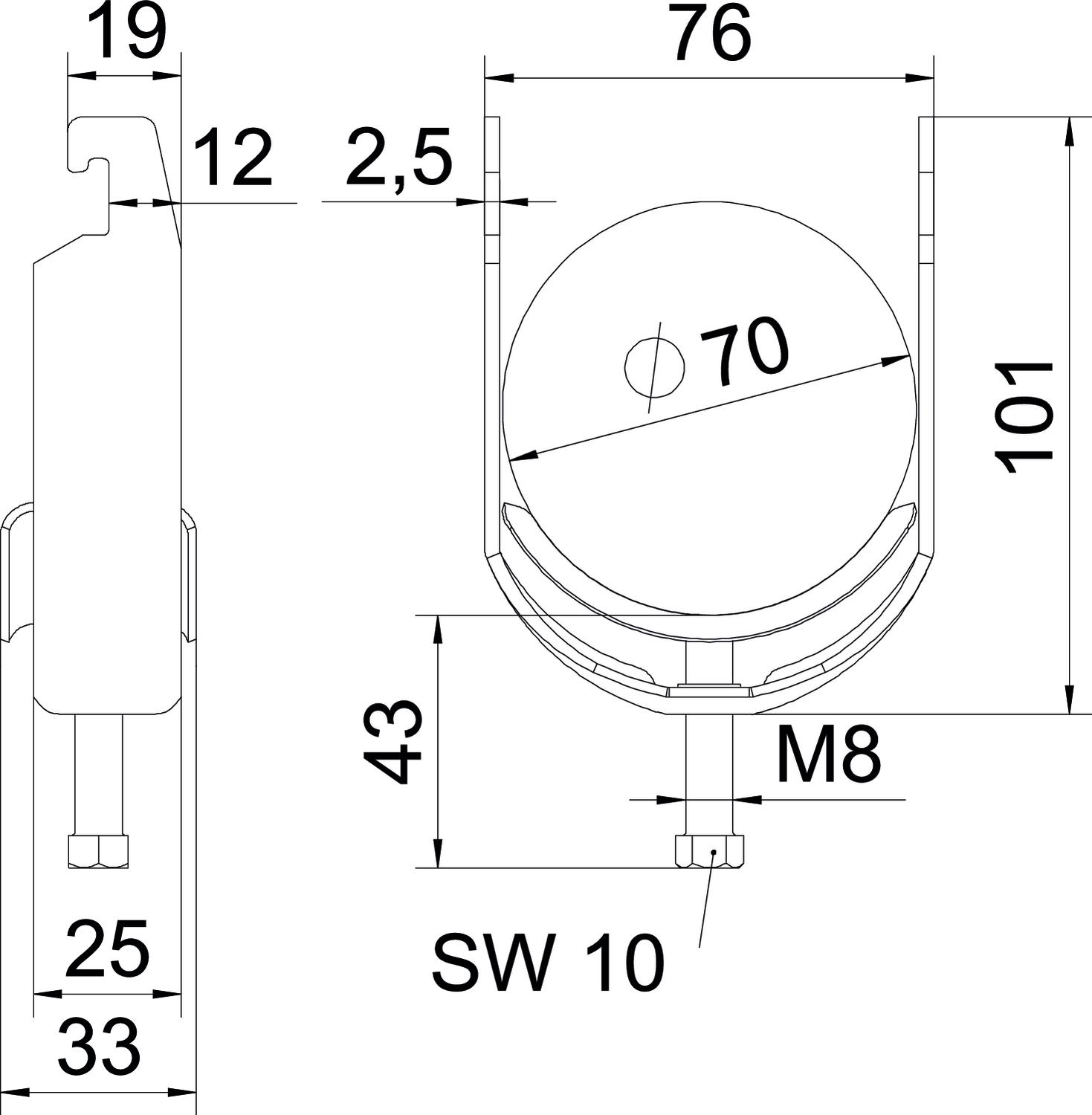

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米 功能维护 是 外形长度 33 mm 安装方式 型材导轨 宽度 76 mm 尺寸 64-70mm 尺寸 A 25 mm 尺寸 B 76 mm 尺寸 C 33 mm 尺寸 L 43 mm 尺寸 t 2,5 mm 尺寸G (mm) M8 尺寸H 101 mm 带反向压板 否 带金属槽 是 无卤 是 最大 拧紧扭矩 5 Nm 最大夹紧范围 D 70 mm 最小夹紧范围 D 64 mm 材料 钢 材料添加 钢 板厚 2,5 mm 水槽材质 钢 电缆/管道数量 1 螺纹 M8 表面 热浸镀锌 表面添加 热镀锌 适用于采用最大槽宽(包括间隔)的导轨 22 mm 适用于采用最小槽宽(包括间隔)的导轨 18 mm 适用的最大管道直径 70 mm 适用的最小管道直径 64 mm 长度 25 mm 间隙 10 mm 高度 101 mm - 所有型号
-
所有型号
- 下载
-
REACH 符合性声明 BS-U1-M-70 FT / 1186569 , 0.12MB , pdfRoHS 符合性声明 BS-U1-M-70 FT / 1186569 , 0.12MB , pdf
