U型夹，2056 U型脚，1位，金属压板，FT
项目编号 1186589 | EAN码 4012196850235
- 产品描述
-

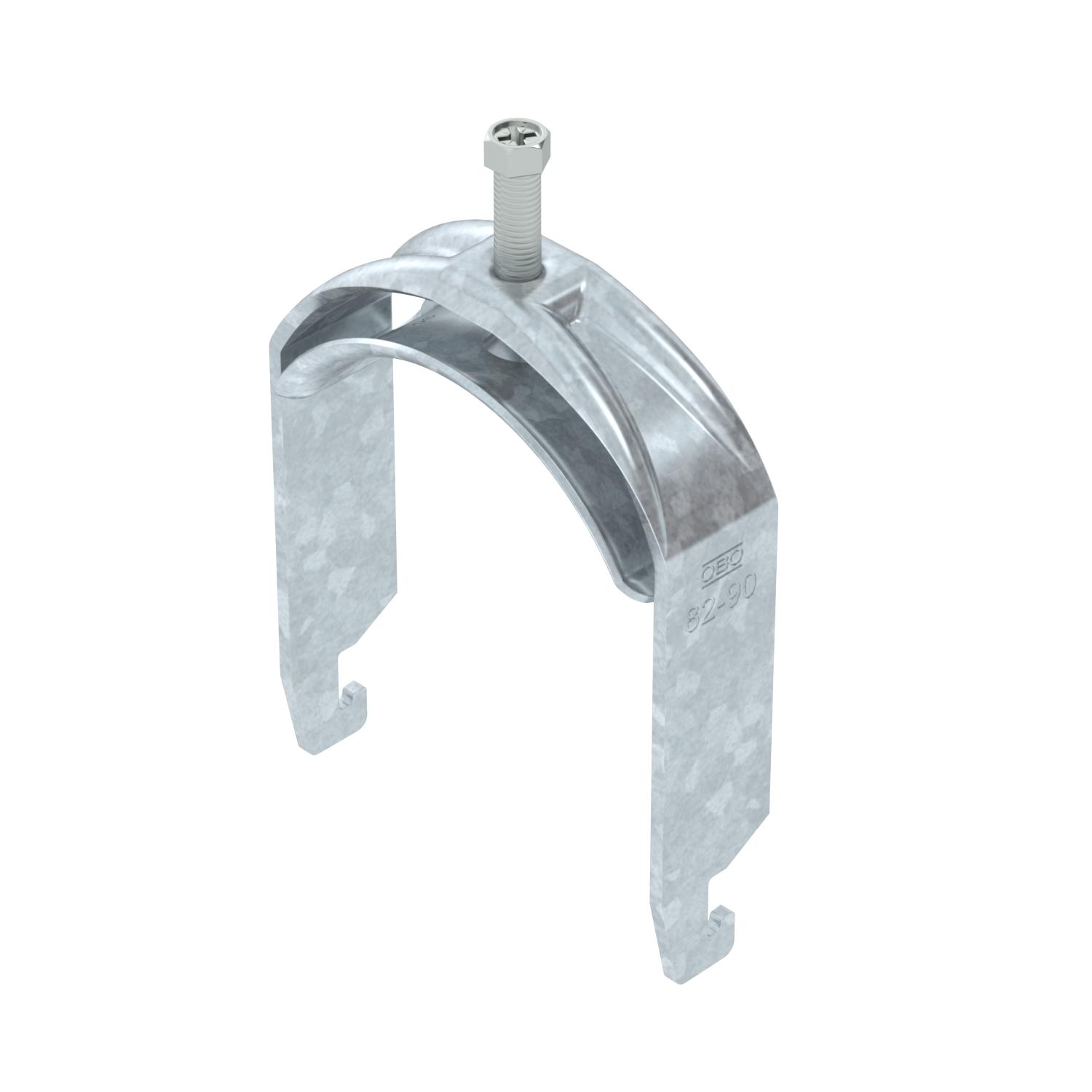

产品描述带U型脚的U型夹，带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 18 - 22 mm。 压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。 适用于室内和室外安装。 建议使用反向压板。
-
- 技术资料
-
技术参数

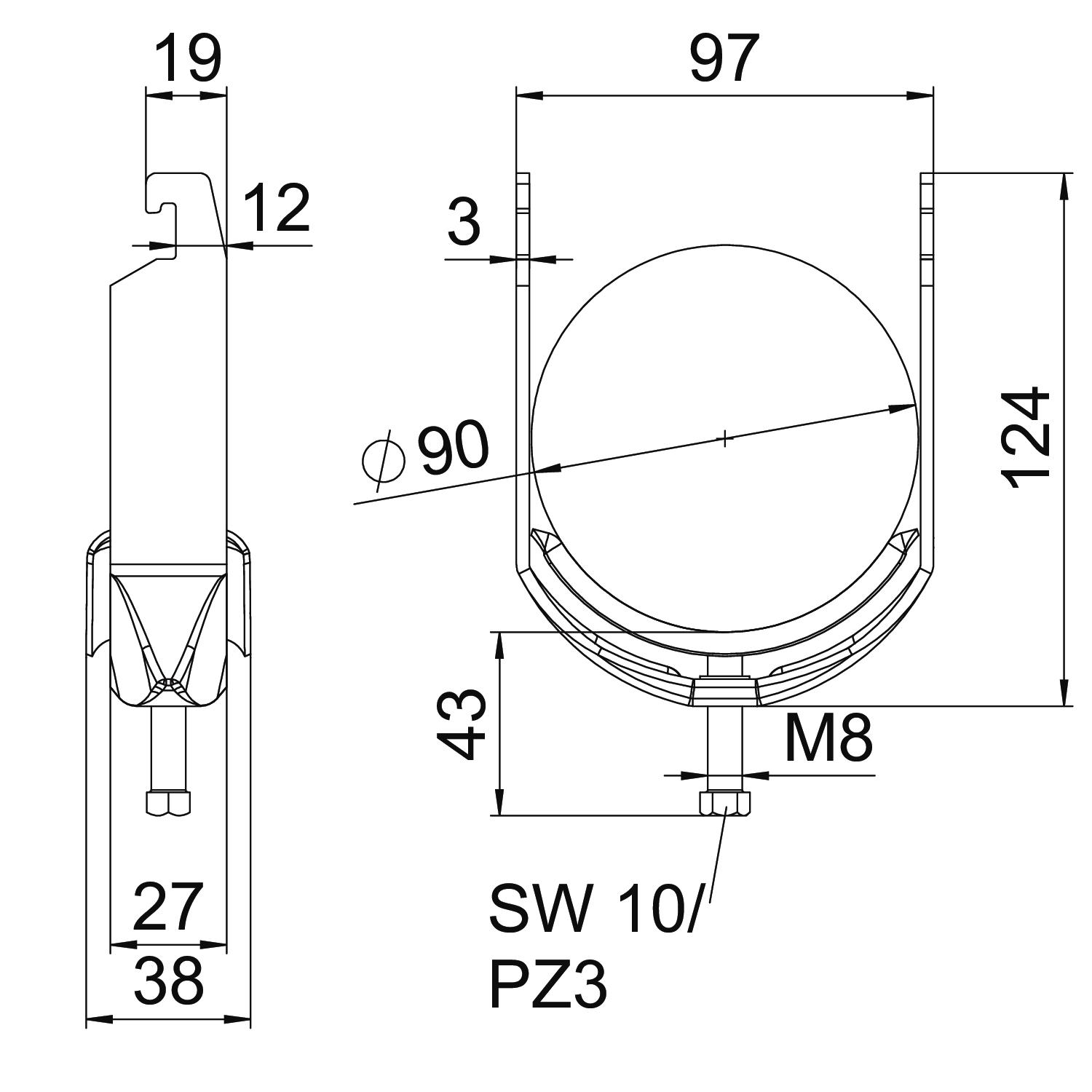

功能维护 是 外形长度 38 mm 安装方式 型材导轨 宽度 97 mm 尺寸 82-90mm 尺寸 A 27 mm 尺寸 B 97 mm 尺寸 C 38 mm 尺寸 L 43 mm 尺寸 t 3 mm 尺寸G (mm) M8 尺寸H 124 mm 带反向压板 否 带塑料槽 否 带金属槽 是 无卤 是 最大 拧紧扭矩 5 Nm 最大夹紧范围 D 90 mm 最小夹紧范围 D 82 mm 材料 钢 材料添加 钢 板厚 3 mm 水槽材质 钢 电缆/管道数量 1 螺纹 M8 表面 热浸镀锌 表面添加 热镀锌 适用于采用最大槽宽（包括间隔）的导轨 22 mm 适用于采用最小槽宽（包括间隔）的导轨 18 mm 适用的最大管道直径 90 mm 适用的最小管道直径 82 mm 长度 27 mm 间隙 10 mm 高度 124 mm - 所有型号
-
所有型号
