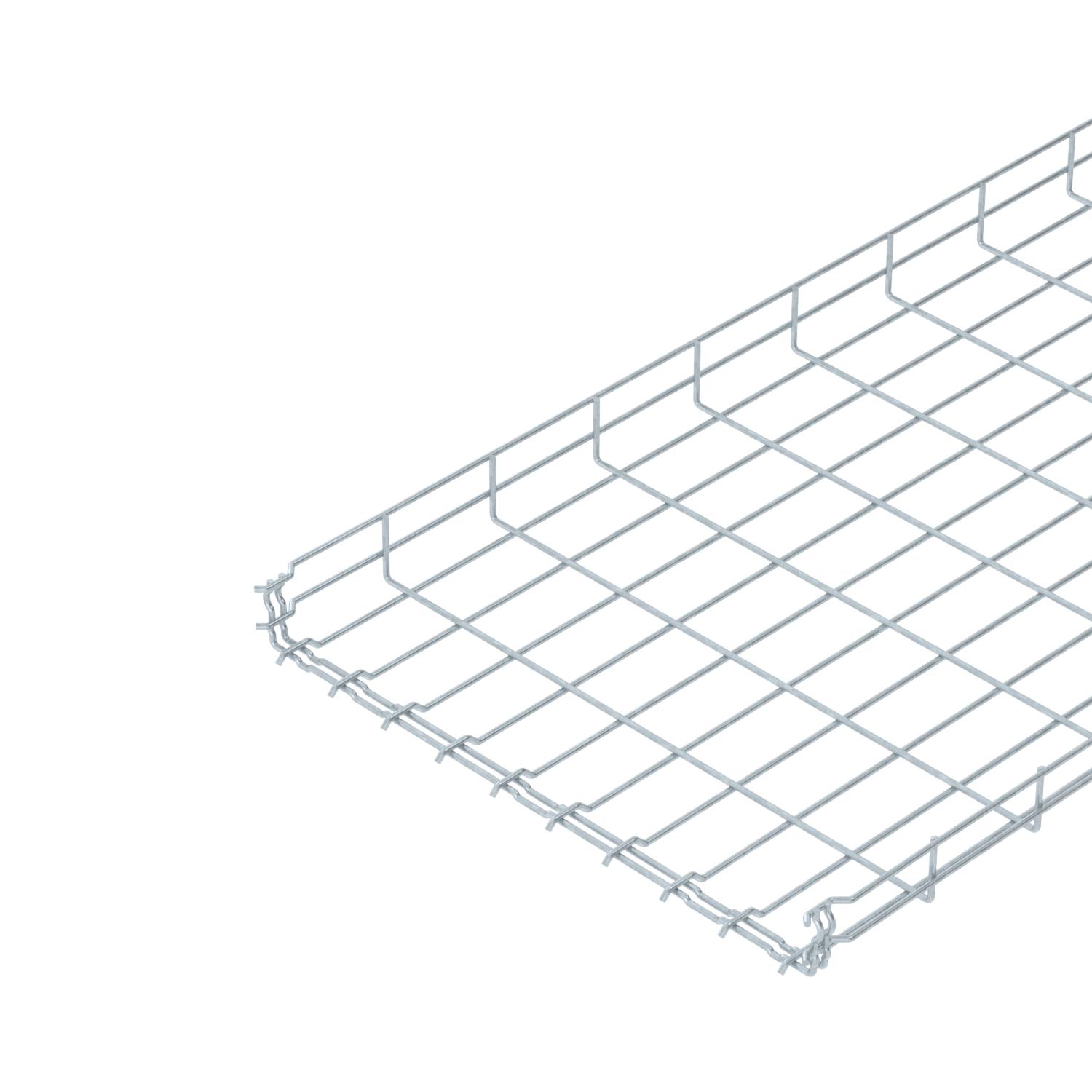

网格式桥架，GR-Magic® 55 FT

项目编号 6001432 | EAN码 4012196815173

3000 mm
55 mm
产品描述
产品描述
带模制连接件、侧高为55 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。

您可以在相应的认证中找到有关UL分类的详细信息。


  • 电气、电子、信息技术注册协会，德国
  • 保险商实验室公司，美国
  • 保险商实验室公司，美国
  • RINA 1861, Ship Classification, Certification and Services
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 5,841 kg CO₂e / 1 米
一体式隔板 无
不锈钢，已酸洗 否
功能维护 否
可用截面 220 cm²
可用截面 22000 mm²
宽度 500 mm
宽度 19,69 in

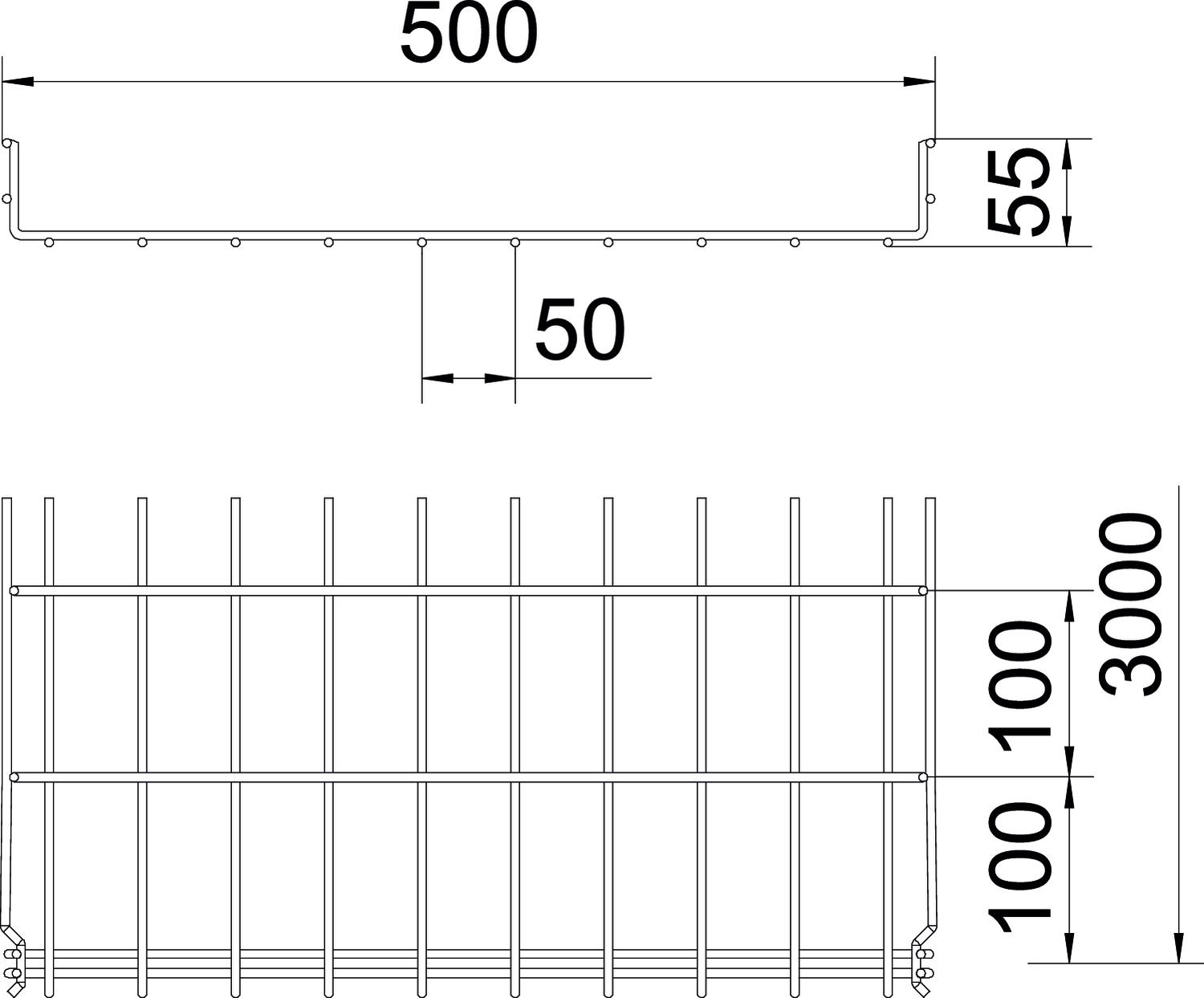

尺寸 55x500x3000
尺寸 B 500 mm
尺寸H 58 mm
支撑距离1.5 m 0,6 kN/m
支撑间距 1.0m 0,9 kN/m
支撑间距2.0 m 0,25 kN/m
支撑间距2.0 m 0,3 kN/m
无螺纹连接件 是
材料 钢
电缆拖链系统连接器类型 卡紧
表面 热浸镀锌
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 4,8 mm
长度 3000 mm
长跨距规格 否
颜色 锌
高度 2,17 in
高度 55 mm

技术资料

GRM 35型GR-Magic网栅电缆托盘负载图

GRM 35型GR-Magic网栅电缆托盘负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 55 50 FT 3000 mm 50 mm 55 mm 3.9 mm 16 cm² 是 6001415
3 m
GRM 55 100 FT 3000 mm 100 mm 55 mm 3.9 mm 40 cm² 是 6001416
3 m
GRM 55 150 FT 3000 mm 150 mm 55 mm 3.9 mm 63 cm² 是 6001418
3 m
GRM 55 200 FT 3000 mm 200 mm 55 mm 3.9 mm 87 cm² 是 6001420
3 m
GRM 55 200 4.8FT 3000 mm 200 mm 55 mm 4.8 mm 87 cm² 是 6001421
3 m
GRM 55 300 FT 3000 mm 300 mm 55 mm 4.8 mm 129 cm² 是 6001424
3 m
GRM 55 400 FT 3000 mm 400 mm 55 mm 4.8 mm 175 cm² 是 6001428
3 m
GRM 55 500 FT 3000 mm 500 mm 55 mm 4.8 mm 220 cm² 否 6001432
3 m
GRM 55 600 FT 3000 mm 600 mm 55 mm 4.8 mm 265 cm² 否 6001436
3 m
附件

系统附件

产品 型号 产品编码 数量

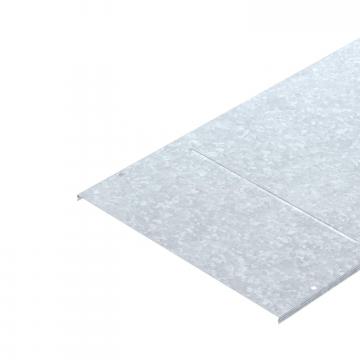

网格式桥架盖板，可锁定 FT 网格式桥架盖板，可锁定 FT DGRR 500 FT 6001832
3 m
转角连接件，FT 转角连接件，FT GEV 36 FT 6016723
20 个

安装附件

产品 型号 产品编码 数量
隔板45 DD 隔板45 DD TSG 45 DD 6062321
3 m
电缆出线板 FT 电缆出线板 FT KAB GR FT 6220142
10 个
