网状电缆桥架GR-Magic® 105 FT

项目编号 6002433 | EAN码 4012196021352

3000 mm
105 mm
否
产品描述
产品描述

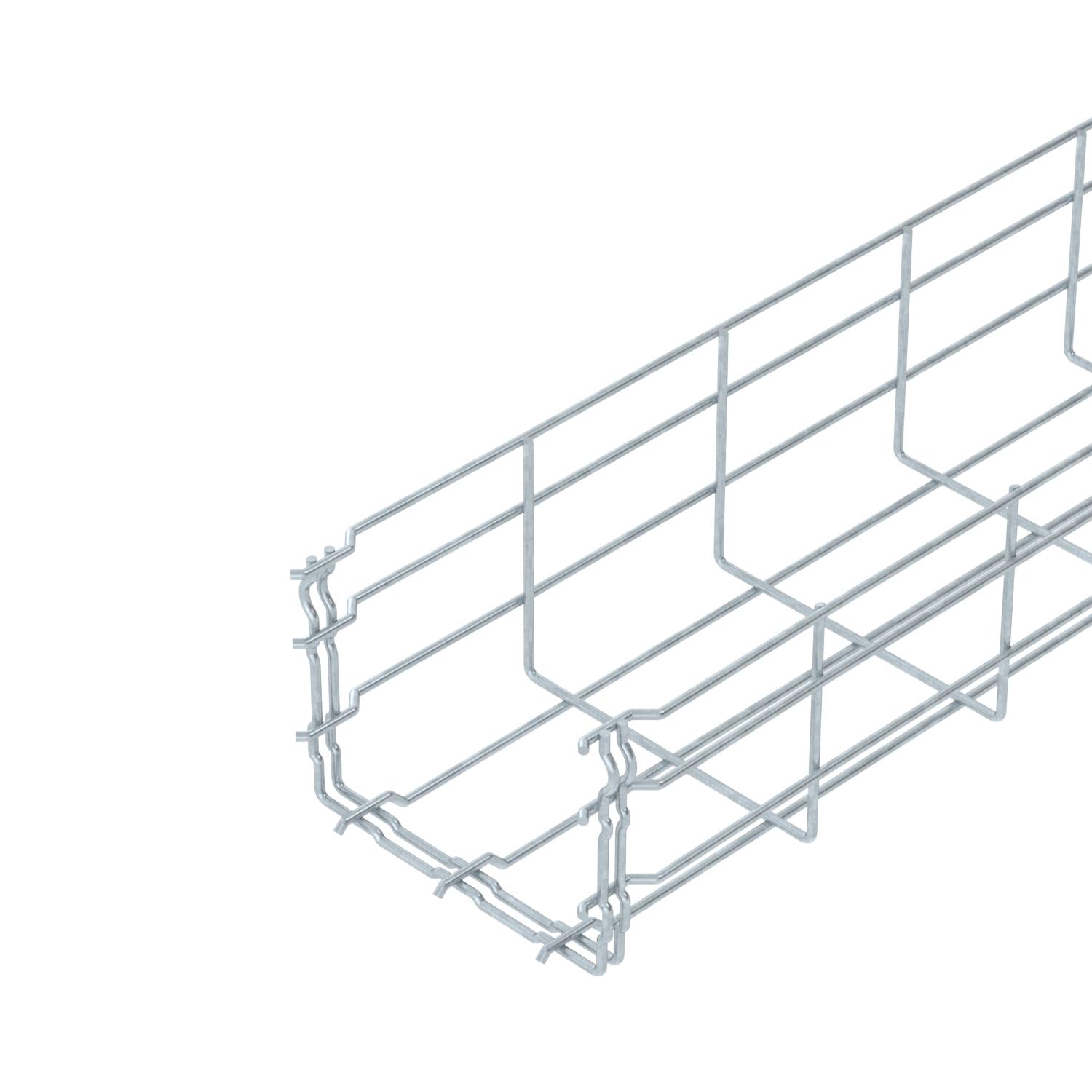

带模制连接件、侧高为105 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。
  • 电气、电子、信息技术注册协会，德国
  • 保险商实验室公司，美国
  • 保险商实验室公司，美国
  • RINA 1861, Ship Classification, Certification and Services
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 2,444 kg CO₂e / 1 米
一体式隔板 无
不锈钢，已酸洗 否
功能维护 否
可用截面 13000 mm²
可用截面 130 cm²
宽度 150 mm
宽度 5,91 in

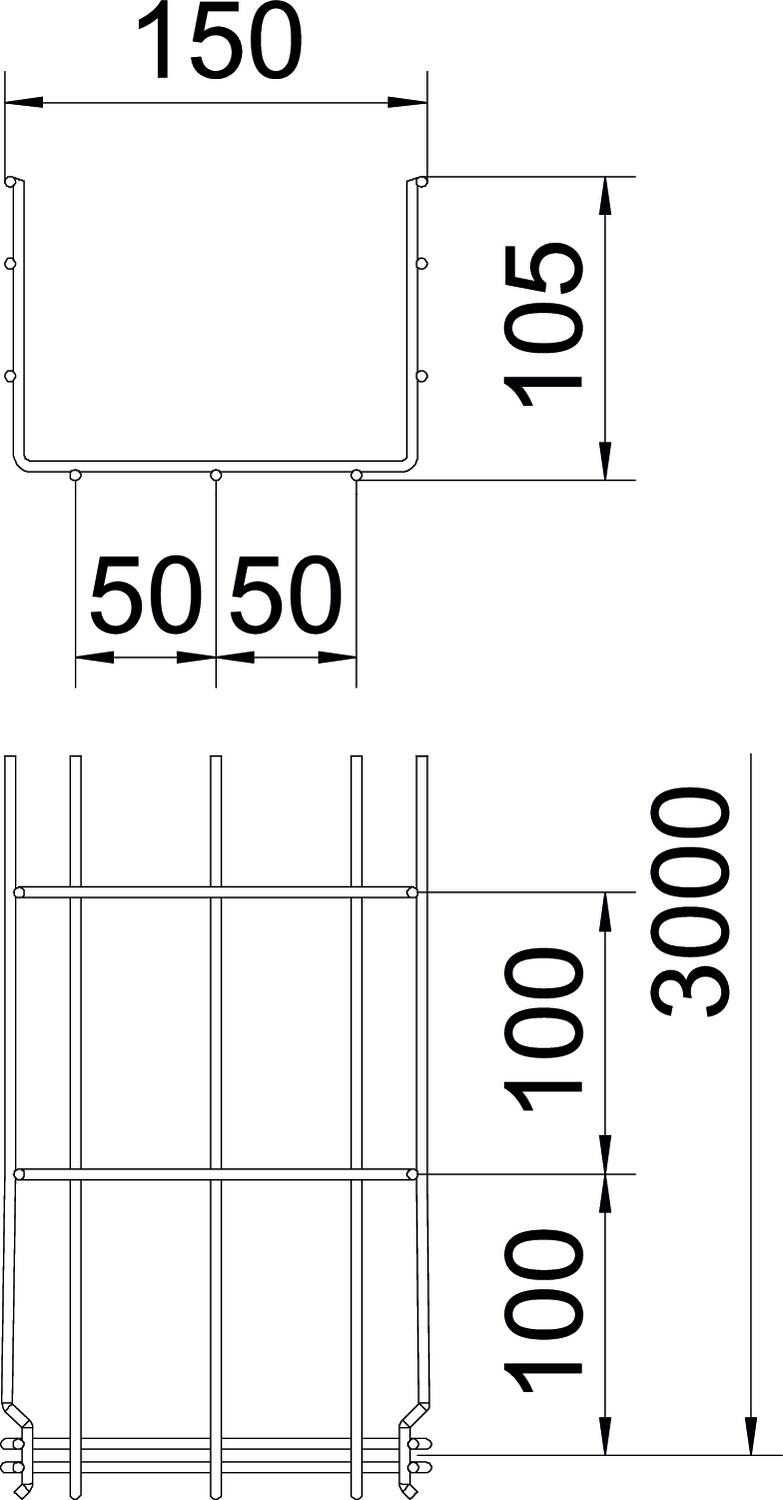

尺寸 105x150x3000
尺寸 B 150 mm
尺寸H 108 mm
支撑距离1.5 m 0,55 kN/m
支撑间距 1.0m 0,8 kN/m
支撑间距2.0 m 0,27 kN/m
支撑间距2.0 m 0,37 kN/m
支撑间距3.0 m 0,25 kN/m
无螺纹连接件 是
材料 钢
电缆拖链系统连接器类型 卡紧
表面 热浸镀锌
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 3,9 mm
长度 3000 mm
长跨距规格 否
颜色 锌
高度 4,13 in
高度 105 mm

技术资料

GRM 105型网栅线缆槽负载图

GRM 105型网栅线缆槽负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 105 100 FT 3000 mm 100 mm 105 mm 3.9 mm 82 cm² 否 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3.9 mm 130 cm² 否 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4.8 mm 175 cm² 否 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4.8 mm 268 cm² 否 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4.8 mm 363 cm² 否 6002439
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4.8 mm 459 cm² 否 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4.8 mm 554 cm² 否 6002445
3 m
附件

系统附件

产品 型号 产品编码 数量
网格式桥架盖板，可锁定 FT 网格式桥架盖板，可锁定 FT DGRR 150 FT 6001824
3 m
转角连接件，FT 转角连接件，FT GEV 36 FT 6016723
20 个

安装附件

产品 型号 产品编码 数量
隔板85 DD 隔板85 DD TSG 85 DD 6062331
3 m
电缆出线板 FT 电缆出线板 FT KAB GR FT 6220142
10 个
下载

下载

下载
下载
下载
下载
下载
下载

下载
下载
下载

下载
下载
下载
下载
下载

下载
下载
下载

GRM 105 150 FT / 6002433
