WKSG 160 FS大跨距电缆桥架

项目编号 6098501 | EAN码 4012196334810

6000 mm
2 mm
产品描述

产品描述

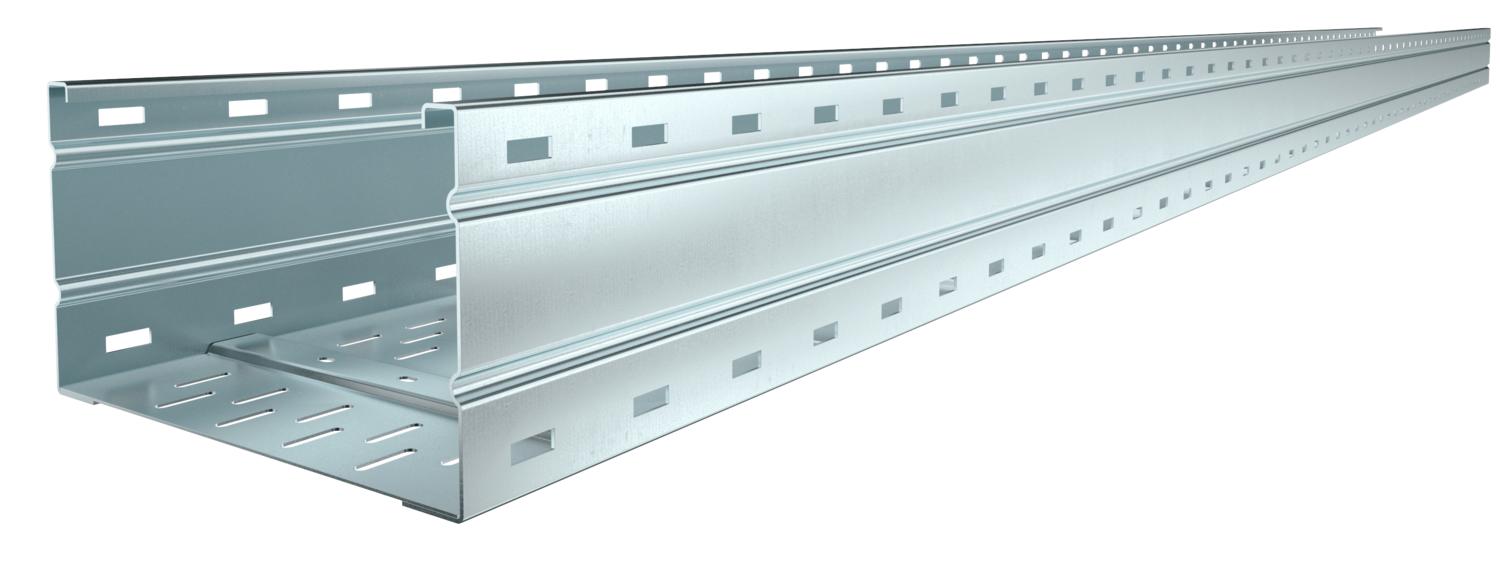

大跨距电缆桥架系统,带孔,侧高160mm。
屏蔽衰减,无盖板20 dB,带盖板50 dB。
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • UKCA declaration of conformity
  • Wide span cable tray, side height, 160 mm
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
不锈钢,已酸洗
使用长度 6000 mm
侧孔
功能维护
可用截面 302 cm²
可用截面 30200 mm²
地面安装孔
宽度 200 mm
尺寸 160x200x6000
尺寸 160 x 200
尺寸 B 200 mm
尺寸 L 6000 mm
支撑间距3.0 m 2,9 kN/m
支撑间距3.5 m 2,59 kN/m
支撑间距4.0 m 2,3 kN/m
支撑间距4.5 m 2,04 kN/m
支撑间距5.0 m 1,8 kN/m
支撑间距5.0 m 1,4 kN/m
支撑间距7.0 m 1 kN/m
支撑间距8.0 m 0,7 kN/m
材料
板厚 2 mm
电缆拖链系统连接器类型 拧紧
磁性屏蔽衰减率(带盖板) 50 dB
磁性屏蔽衰减率(无盖板) 20 dB
表面 带钢镀锌
连接件型号 不带连接件
长度 6000 mm
长跨距规格
颜色
高度 160 mm

技术资料

WKSG 160型大跨距电缆桥架负载图

WKSG 160型大跨距电缆桥架负载图
  • 允许电缆托盘/梯架负载,单位:kN/m,无人力负载 允许电缆托盘/梯架负载,单位:kN/m,无人力负载
  • 支撑隔距,单位:m 支撑隔距,单位:m
  • 在允许的允许的KN/m情况下的侧轨弯折,单位:mm 在允许的允许的KN/m情况下的侧轨弯折,单位:mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线,单位为 mm 带有电缆桥架/梯子宽度的负载曲线,单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 功能维护 长度 宽度 板厚 产品编码 数量
WKSG 162 FS 6000 mm 200 mm 2 mm 6098501
6 m
WKSG 163 FS 6000 mm 300 mm 2 mm 6098505
6 m
WKSG 164 FS 6000 mm 400 mm 2 mm 6098509
6 m
WKSG 165 FS 6000 mm 500 mm 2 mm 6098513
6 m
WKSG 166 FS 6000 mm 600 mm 2 mm 6098517
6 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件,FS 直线连接件,FS WRVL 160 FS 6227708
2 个
90°弯头160 FS 90°弯头160 FS WRB 90 162 FS 6098703
1 个
隔板,110 FS 隔板,110 FS TSG 110 FS 6062122
3 m
底部连接件FS 底部连接件FS SSLB 200 FS 7070213
20 个
