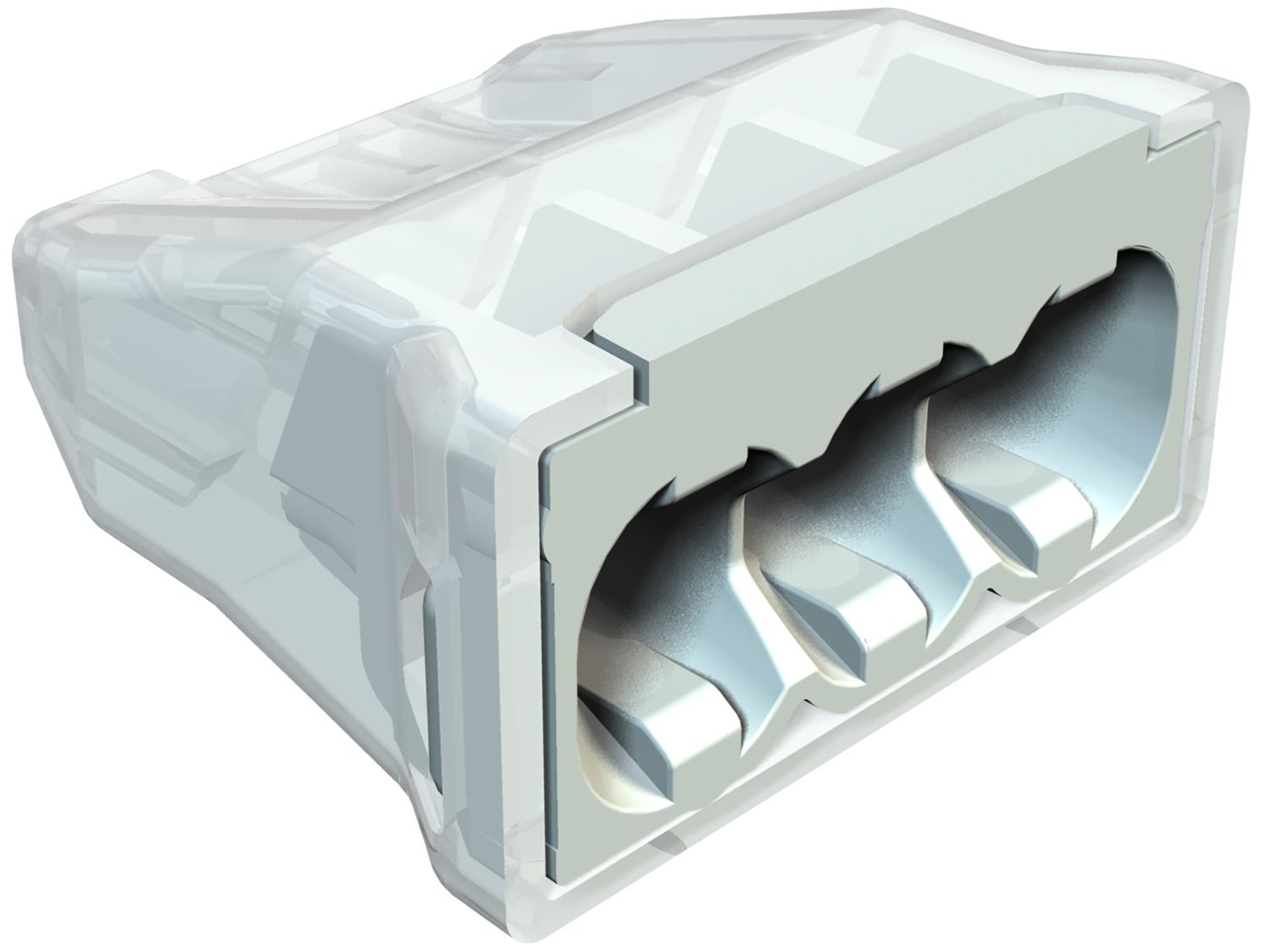

无螺丝端子,3孔

项目编号 2054485 | EAN码 4012195879916

2054485 / 61 325 LGR
3
0.5 mm²
2.5 mm²
450 V
浅灰色;RAL 7035
产品描述

产品描述

根据EN 60998测试
用于连接实心导体的夹(无螺丝)。

标称横截面:
<%AID:528:值%>
标称电压<%AID:3%> V
标称电流<%AID:28%> A
剥线长度:8-9毫米
测试仪器:测试仪和测试针(最大Ø2 mm)
根据EN 60998的最大允许环境温度:90°C。


  • 奥地利电子技术协会,奥地利
  • 保险商实验室公司,美国
  • 电气、电子、信息技术注册协会,德国
  • 无卤、无氯、无氟、无溴
  • 850°C阻燃
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Installation electrotechnical expertise
技术资料

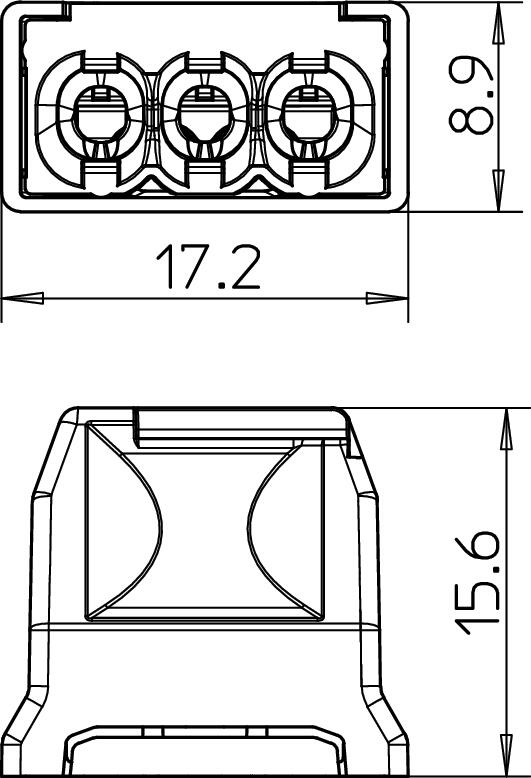

尺寸

宽度 15,6 mm
尺寸 3x2,5mm²
带操作杆
截面积 3 x 0.5mm²-2.5mm²单股导线 3 x 1.5mm²-2.5mm²刚性,多股导线 mm²
无螺纹端子的数量 3
最大可连接导线截面(实心) 2,5 mm²
最大可连接导线截面(绞合) 2,5 mm²
最大温度范围 90 °C
最大额定截面 2,5 mm²
最小可连接导线截面(实心) 0,5 mm²
最小可连接导线截面(绞合) 1,5 mm²
最小温度范围 -5 °C
最小额定截面 0,5 mm²
材料 聚酰胺
电极数 3
适用于固体导体
适用于多线导体
适用于挠性导体
长度 17,2 mm
阻燃 符合 VDE 0471/DIN 695 第 2-1,试验温度 850°C
颜色 浅灰色;RAL 7035
额定电压 450 V
额定电流 24 A
高度 8,9 mm
所有型号

所有型号

型号 无螺纹端子的数量 最小额定截面 最大额定截面 额定电压 颜色 产品编码 数量
61 325 LGR 3 0.5 mm² 2.5 mm² 450 V 浅灰色;RAL 7035 2054485
100 个
