线缆桥架MKSU 85FT

项目编号 6064556 | EAN码 4012195806059

3000 mm
1 mm
否
钢
热浸镀锌
产品描述

产品描述

MKS 85 =侧面高度为85 mm的中型电缆桥架系统。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
技术资料

技术参数

NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 否
功能维护 否
可用截面 8300 mm²
可用截面 83 cm²
地面安装孔 否
宽度 100 mm

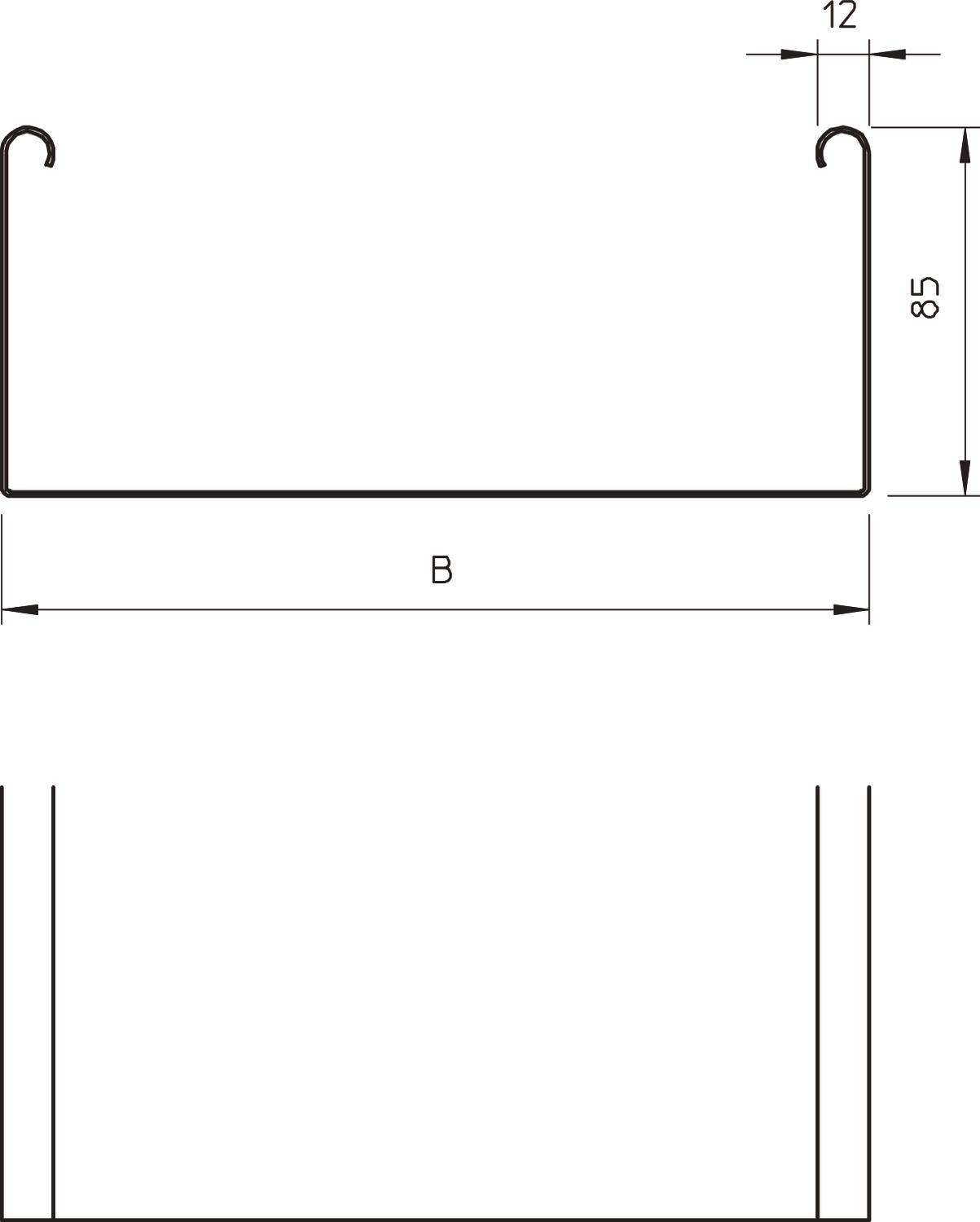

尺寸 85x100x3000
尺寸 B 100 mm
带盖板 否
支撑距离1.5 m 1,75 kN/m
支撑距离1.75 m 1,4 kN/m
支撑间距2.0 m 1,1 kN/m
支撑间距2.0 m 0,5 kN/m
材料 钢
板厚 1 mm
电缆拖链系统连接器类型 拧紧
表面 热浸镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
长度 3000 mm
长跨距规格 否
高度 85 mm

技术资料

负载图，线缆桥架，型号MKSU 85

负载图，线缆桥架，型号MKSU 85
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
MKSU 810 FT 3000 mm 100 mm 1 mm 否 钢 热浸镀锌 6064556
3 m
MKSU 820 FT 3000 mm 200 mm 1 mm 否 钢 热浸镀锌 6064559
3 m
MKSU 830 FT 3000 mm 300 mm 1 mm 否 钢 热浸镀锌 6064561
3 m
MKSU 840 FT 3000 mm 400 mm 1 mm 否 钢 热浸镀锌 6064564
3 m
MKSU 850 FT 3000 mm 500 mm 1 mm 否 钢 热浸镀锌 6064568
3 m
MKSU 860 FT 3000 mm 600 mm 1 mm 否 钢 热浸镀锌 6064571
3 m
附件

系统附件

产品 型号 产品编码 数量
直线和转角连接件FT 直线和转角连接件FT RLVL 85 FT 6067816
10 个

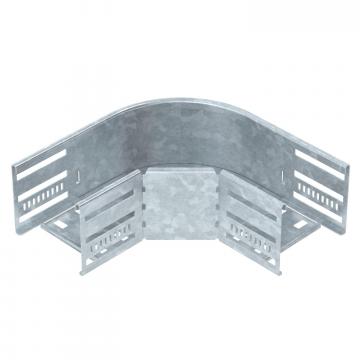

90°弯角 85 FT 90°弯角 85 FT RB 90 810 FT 6036712
1 个
旁接三通 85 FT 旁接三通 85 FT RAA 810 FT 6042231
1 个
三通 85 FT 三通 85 FT RT 810 FT 6038230
1 个
四通 85 FT 四通 85 FT RK 810 FT 7027431
1 个
带旋转扣盖板 带旋转扣盖板 DRL 100 DD 6052703
3 m
隔板85 DD 隔板85 DD TSG 85 DD 6062331
3 m
