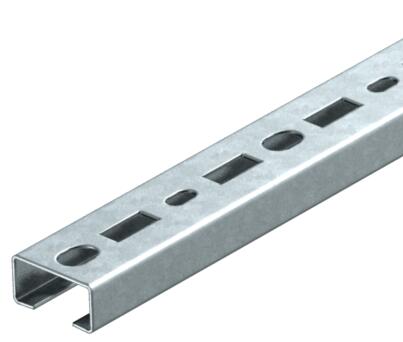

型材导轨 CML3518,槽 17 mm,FS,穿孔

项目编号 1104500 | EAN码 4012195038771

1104500 / CML3518P2000FS
2000 mm
35 mm
18 mm
1.25 mm
带钢镀锌
产品描述
产品描述
用于铺设电缆的中型 C 型导轨,与带有锤头脚的 U 型夹连接。 也可用作电缆支撑系统的悬挂结构。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Slot width 17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
  • 螺栓
  • 气压
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 1,82 kg CO₂e / 1 米
中间孔距 25 mm
功能维护
宽度 35 mm

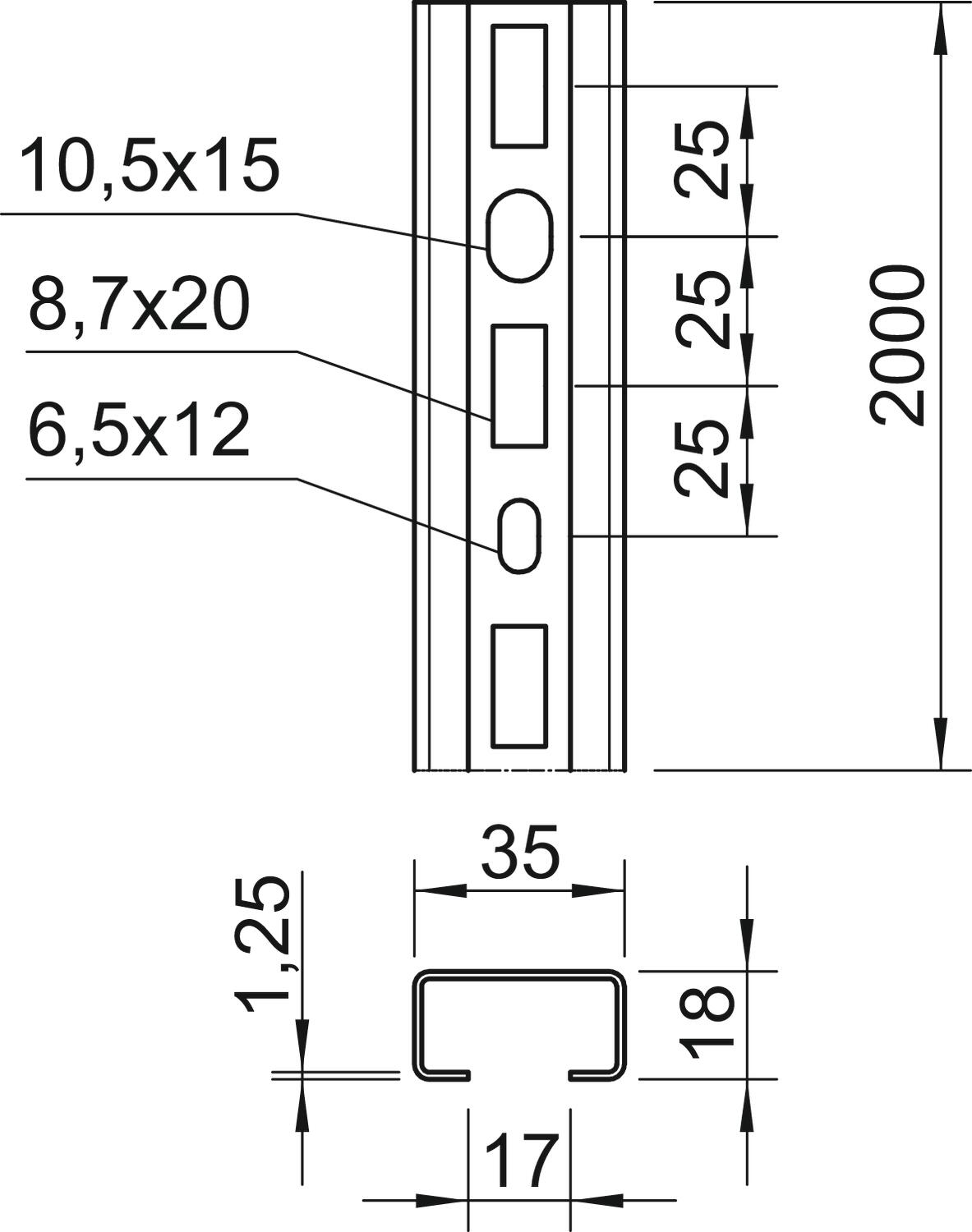

尺寸 2000x35x18
尺寸 L 2000 mm
带穿孔
带轮齿
开孔形式 背部穿孔
易碎的
材料
材料厚度 1,25 mm
20 m
统计值A 0,88 cm²
统计值ly 0,41 cm
统计值lz 1,81 cm
统计值Wy 0,41 cm²
统计值Wz 1,03 cm²
表面 带钢镀锌
规格 单面型材
轮廓形状 C 形型材
长度 2000 mm
间隙 17 mm
高度 18 mm
所有型号

所有型号

型号 长度 宽度 高度 材料厚度 材料 表面 产品编码 数量
CML3518P2000FS 2000 mm 35 mm 18 mm 1.25 mm 带钢镀锌 1104500
2 m
附件

安装附件

产品 型号 产品编码 数量
滑动螺母 ZL 滑动螺母 ZL ACMSN M8 ZL 1147060
100 个
T型螺钉 ZL T型螺钉 ZL ACMHB M8x30 ZL 1148060
50 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056 12 FT 1160125
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056 22 FT 1160222
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056 28 FT 1160281
100 个
