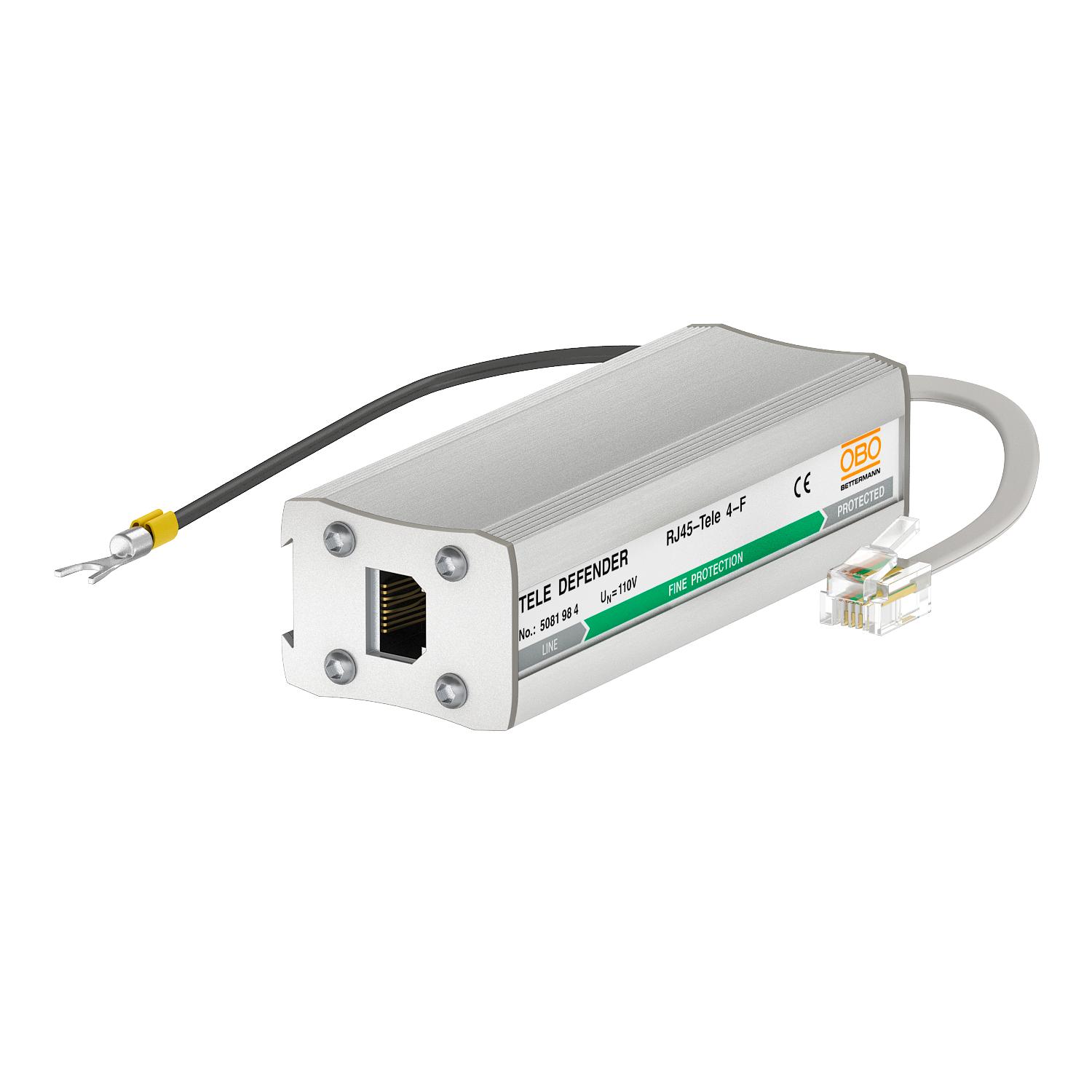

用于 ISDN RJ45 的电涌保护器 TELE 4-F

项目编号 5081984 | EAN码 4012196415687

5081984 / RJ45-TELE 4-F
4
精细保护,4芯线
120 V
170 V
RJ45
产品描述
产品描述
模拟电信系统的数据线电涌保护器



• 铝制外壳

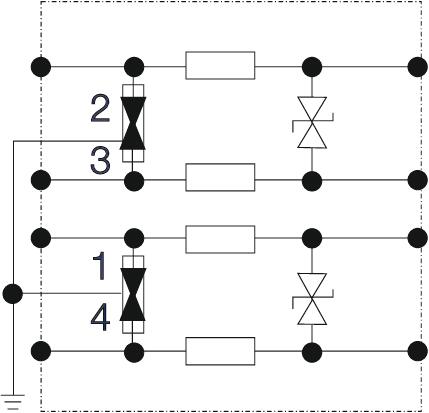

• 具有两级保护电路

• 安装简单

• 包括带有 RJ11 或 RJ45 插头的 150 mm 连接电缆

• 电信系统的优化带宽

• 可选配件 DLS-BS (5082382)的帽形导轨安装


应用:用于模拟电信系统
•铝制外壳
•简单安装在帽形导轨或端子上
•包括带RJ11插头的150 mm连接电缆
• 电信系统的优化带宽
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 从LPZ 1过渡到LPZ 3
  • 模拟通讯
  • 综合数字网络,ISDN应用
  • Installation electrotechnical expertise
技术资料

技术参数

1kV/µs 时芯线 - 接地防护等级 (C3) <245
Kategorie Typ 2+3 / C2+C1
LPZ 1→3
SPD 依据 IEC 61643-21 Class II+III / C2+C1
保护等级 IP40
信号装置
冲击耐受能力 线-地 C2: 2 kV / 1 kA (8/20)
冲击耐受能力 线-线 C1: 1 kV / 0,5 kA (8/20)
容量(线-地) <20 pF
容量(线-线) <500 pF
尺寸 170V
总体放电电流 (8/20) 4 kA
截止频率 18 MHz
插入损耗 (Insertion loss) ≤3 dB
插拔系统 RJ45
最大持续工作电压 DC 170 V
最大持续工作电压AC 120 V
最大温度范围 80 °C
最小温度范围 -40 °C
每线串联电阻 2,2 Ω ± 10 %
测试标准 IEC 61643-21
电压保护水平 线 - 地 <600 V
电压保护水平 线 - 线 <300 V
电极数量 4
绝缘电阻 > 34 MΩ
规格 精细保护,4芯线
过压保护装置的线路类型 电信线路
通过以下方式接地: 连接线
额定负载电流 AC 0,2 A
额定负载电流 DC 0,3 A
所有型号

所有型号

型号 电极数量 规格 最大持续工作电压AC 最大持续工作电压 DC 插拔系统 产品编码 数量
RJ45-TELE 4-F 4 精细保护,4芯线 120 V 170 V RJ45 5081984
1 个
