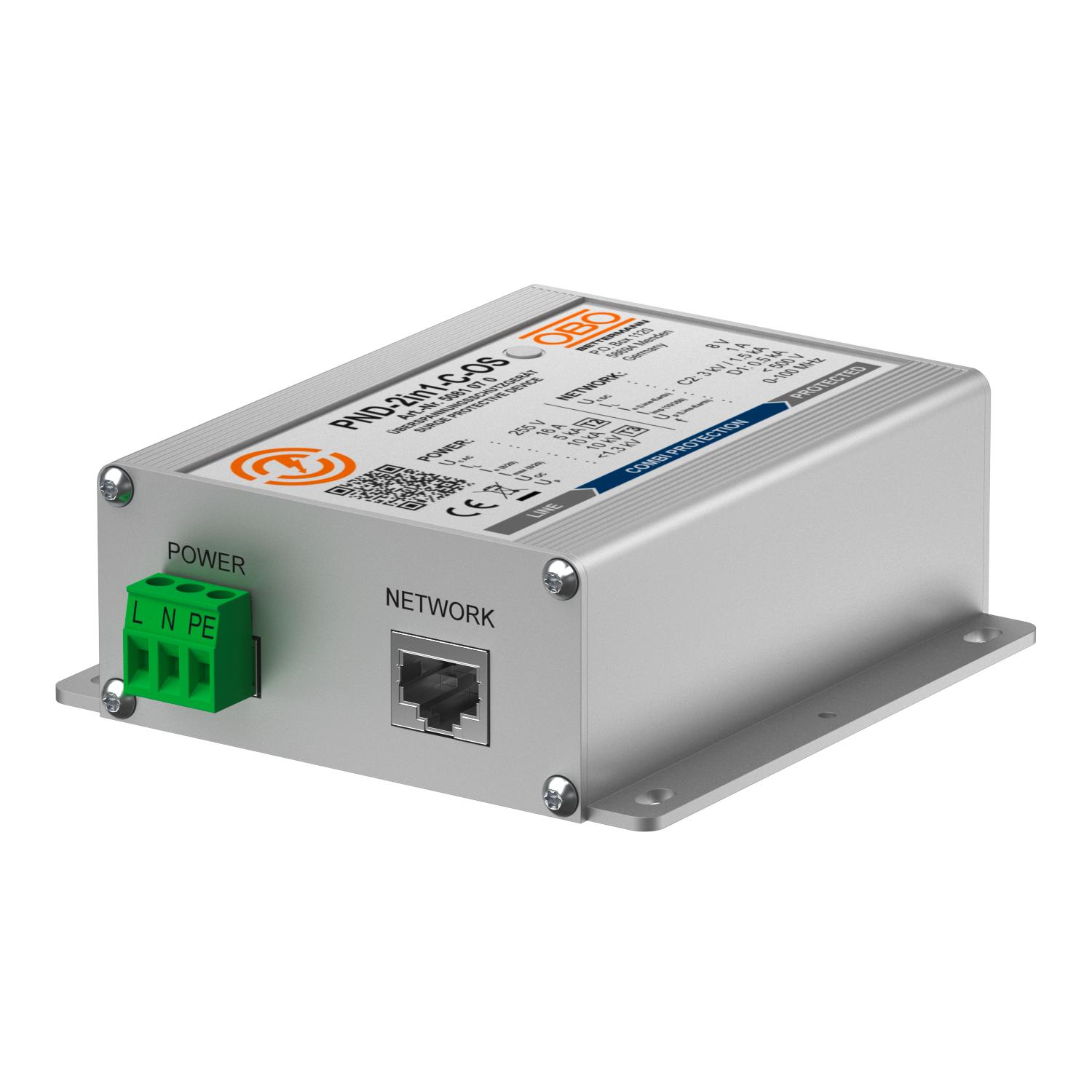

用于摄像机系统 CCTV 的2合1电涌保护器

项目编号 5081070 | EAN码 4012196676965

5081070 / PND-2in1-C-OS
8 V
RJ45 8(8)
产品描述
产品描述
二合一电涌保护器,用于IP的电视/摄像机系统

• 保护电源和数据接口
• 铝制外壳
• 使用转接插头实现简单安装

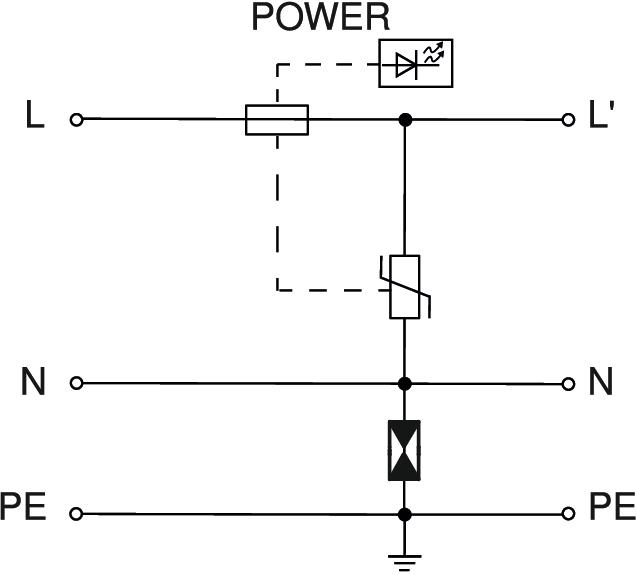

• 两级保护电路
• 电源接口的 3 极连接器
• 用于数据接口的 RJ45 连接器
• 带 LED 操作显示器 (OS)
• 包括DIN导轨安装套件

应用:保护闭路电视、视频信号; (IP) 摄像机或电视系统


  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 从LPZ 0过渡到LPZ 2
  • Category 5 TwisterPair
  • 电视设备应用
  • Installation electrotechnical expertise
技术资料

技术参数

Kategorie Typ 1+2+3 / D1+C2+C1
LPZ 1→3
SPD 依据 IEC 61643-1 II+III 级
SPD 依据 IEC 61643-21 Class I+II+III / D1+C2+C1
SPD 符合 EN 61643-11 2+3级
保护水平 <1,3 kV
保护等级 IP20
冲击耐受能力 线-地 C2: 3 kV / 1,5 kA (8/20µs)
冲击耐受能力 线-线 C1: 0,3 kV / 0,15 kA (8/20µs)

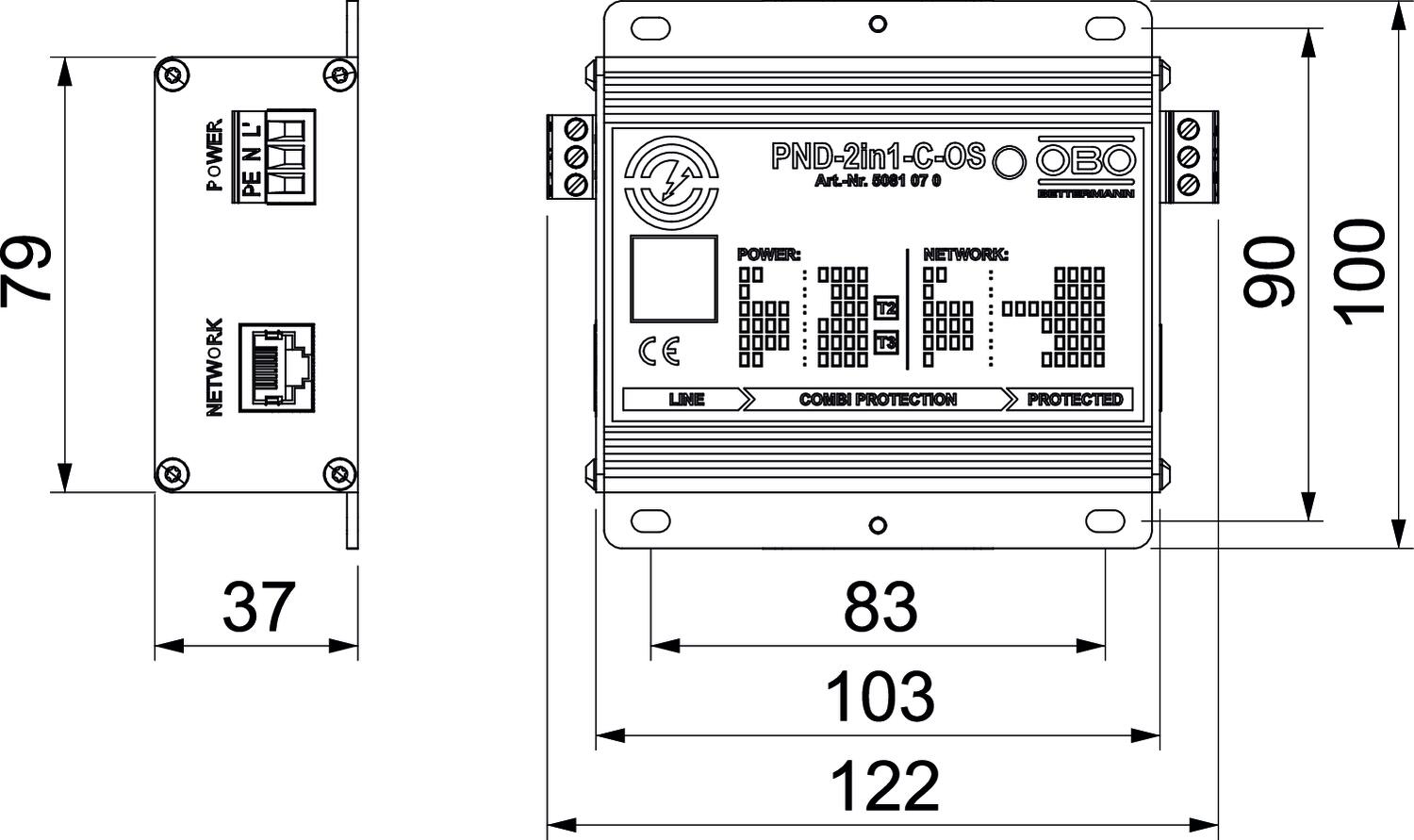

宽度 100 mm
尺寸 230V
屏蔽 直接
屏蔽连接
截止频率 100 MHz
插拔系统 RJ45 8(8)
最大持续工作电压 DC 8 V
最大持续工作电压AC 5,65 V
最大持续工作电压(L-N) 255 V
最大放电电流 (8/20 μs) 10 kA
最大温度范围 80 °C
最小温度范围 -20 °C
标称放电电流 (8/20 µs) 5 kA
测试标准 IEC 61643-21
电压保护水平 线 - 地 <450 V
电压保护水平 线 - 线 <40 V
通过以下方式接地: 连接线/支承轨道
长度 122,5 mm
额定负载电流 16 A
高度 37,1 mm
所有型号

所有型号

型号 最大持续工作电压 DC 插拔系统 产品编码 数量
PND-2in1-C-OS 8 V RJ45 8(8) 5081070
1 个
