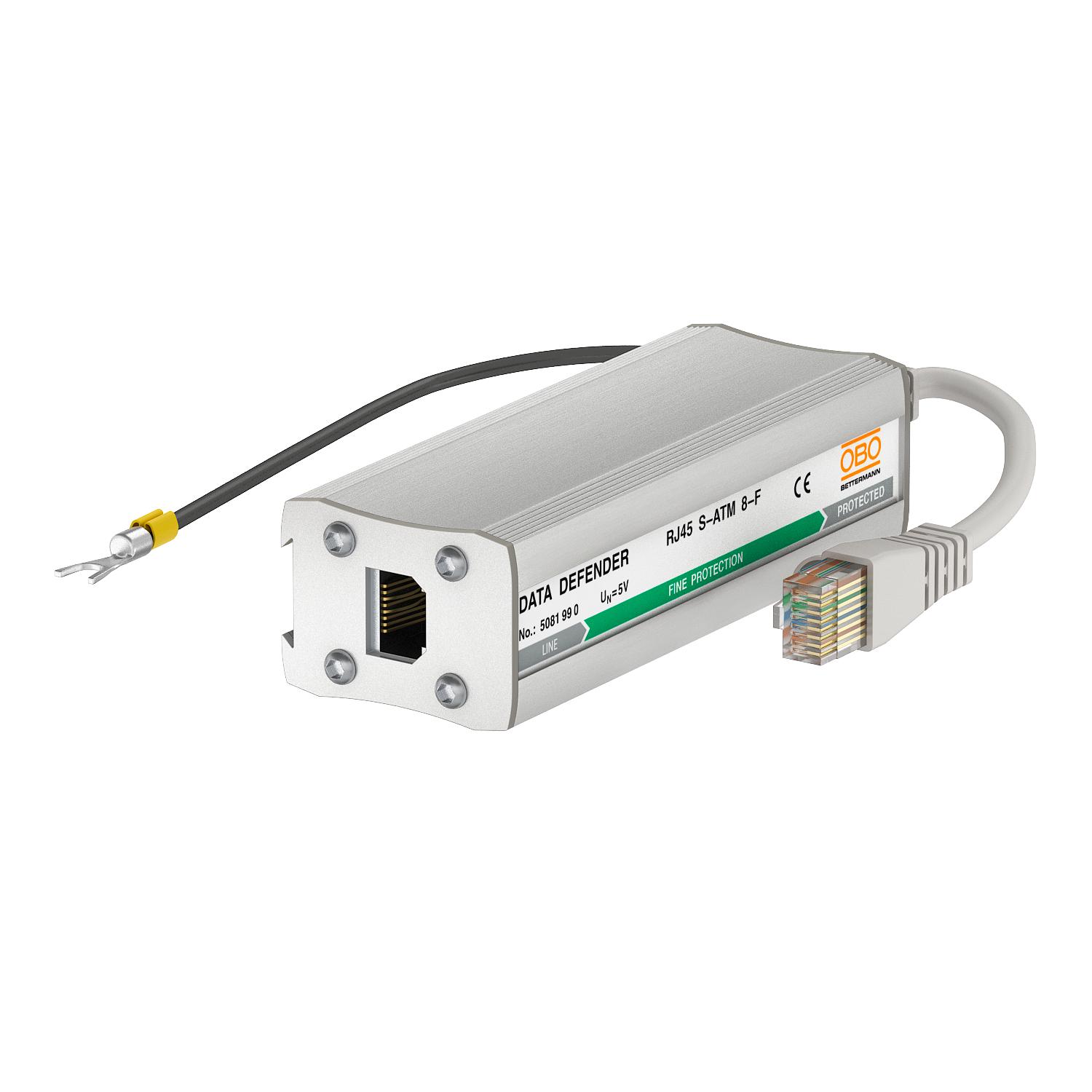

用于以太网的精细保护 8-F(D 类/CAT 5)

项目编号 5081990 | EAN码 4012196415694

5081990 / RJ45 S-ATM 8-F
8
精细保护,8线+屏蔽
6 V
RJ45 8(8)
产品描述
产品描述
通用数据线电涌保护器,用于网络技术设备和电信设备系统。


• 铝制外壳

• 8芯保护

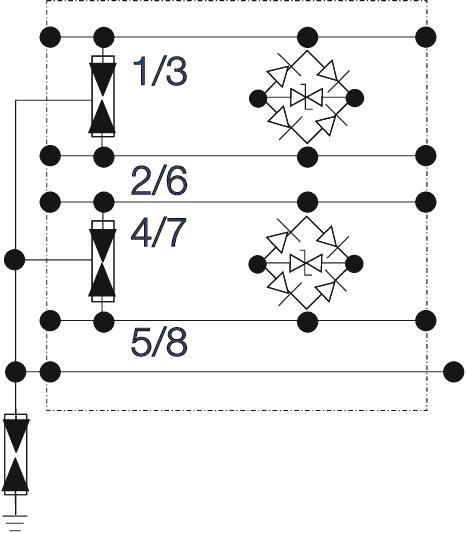

• 带两级保护电路

• 安装简单

• 带有 RJ-45 连接器

• 包括带 RJ-45 插头的 150 mm 连接线

• Cat 5e 网络、10BaseT、100BaseT、1000BaseT

• DIN 导轨安装,可选配件 DLS-BS (5082382)


应用:用于模拟、ISDN、DSL系统、以太网双绞线。
• 可用于 D 类或 CAT 5e 网络
• 可以卡入帽形导轨或直接安装在终端设备上
• 采用 RJ45 连接技术,安装简单
• 最佳的传输特性
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 从LPZ 1过渡到LPZ 3
  • Category 5 TwisterPair
  • Installation electrotechnical expertise
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 1,546 kg CO₂e / 1 件
Kategorie Typ 2+3 / C2+C1
LPZ 1→3
SPD 依据 IEC 61643-21 Class II+III / C2+C1
保护等级 IP40
冲击耐受能力 线-地 C2: 3 kV / 1,5 kA (8/20µs)
冲击耐受能力 线-线 C2: 3 kV / 1,5 kA (8/20µs)
容量(线-地) <10 pF
容量(线-线) <50 pF

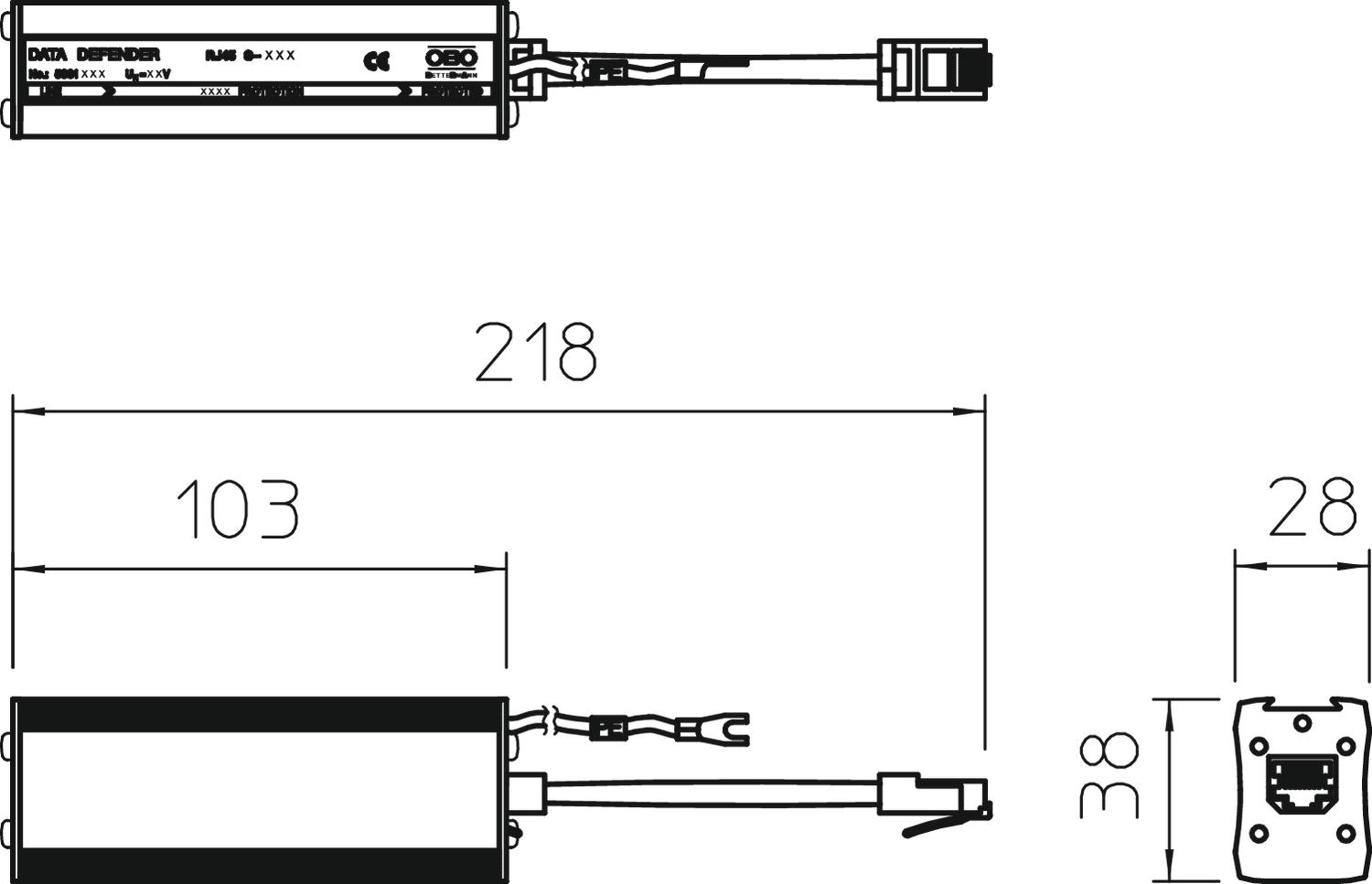

尺寸 6.2V
屏蔽 直接
屏蔽连接
总体放电电流 (8/20) 7,5 kA
截止频率 155 MHz
插入损耗 (Insertion loss) <3 @ 150 MHz dB
插拔系统 RJ45 8(8)
最大持续工作电压 DC 6 V
最大持续工作电压AC 4,2 V
最大温度范围 80 °C
最小温度范围 -40 °C
测试标准 IEC 61643-21
电压保护水平 线 - 地 <900 V
电压保护水平 线 - 线 <40 V
电极数量 8
绝缘电阻 >1 GΩ
规格 精细保护,8线+屏蔽
通过以下方式接地: 连接线
通道性能 Ansi/EA CAT 5e
通道性能 ISO/IEC Class D
防雷器监控
所有型号

所有型号

型号 电极数量 规格 最大持续工作电压 DC 插拔系统 产品编码 数量
RJ45 S-ATM 8-F 8 精细保护,8线+屏蔽 6 V RJ45 8(8) 5081990
1 个
