支架 AS 55

项目编号 6419292 | EAN码 4012195872924

41 mm
5.5 kN
产品描述

产品描述

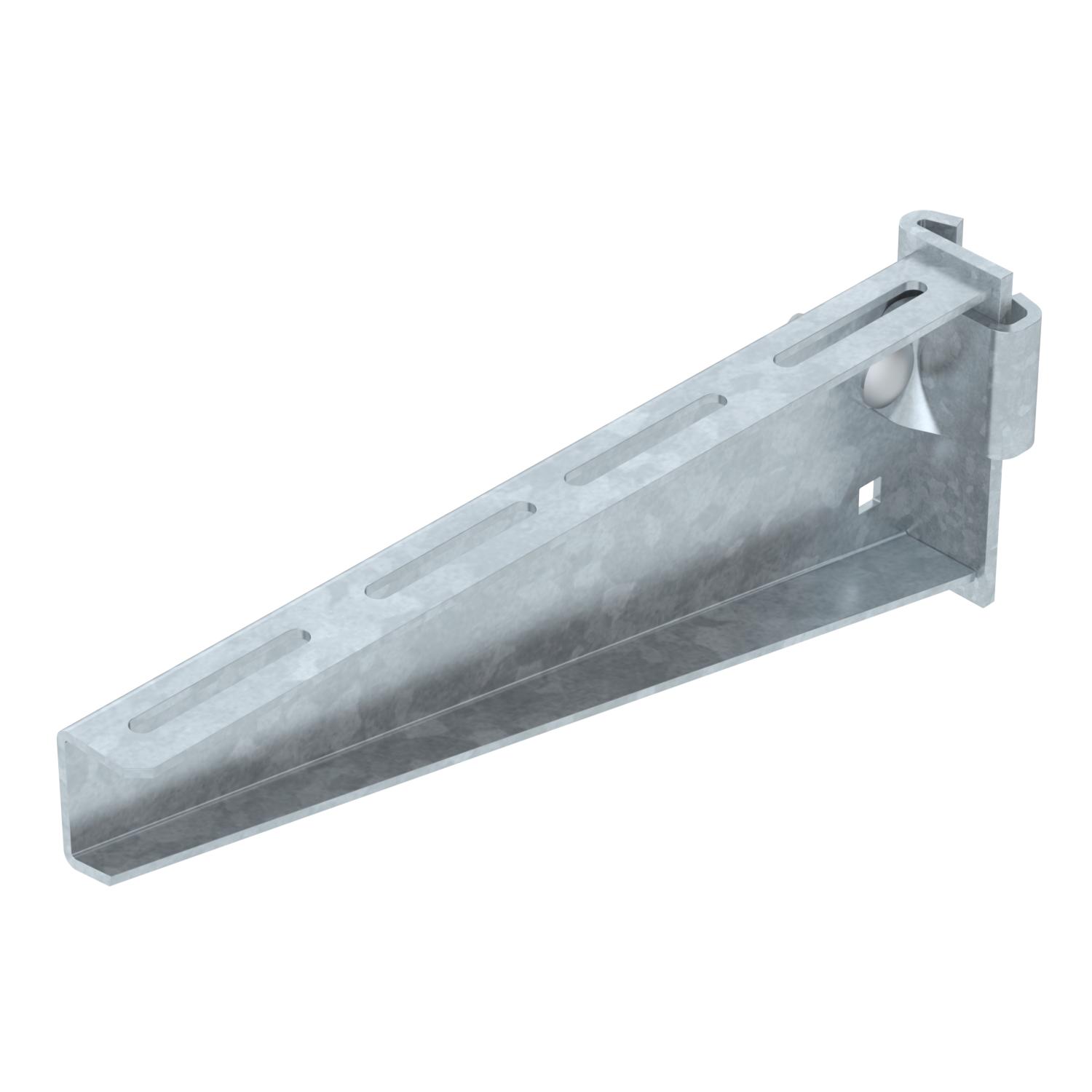

重型托臂，用于IS 8悬挂立柱上进行可调紧固。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • I support
技术资料

技术参数

F (kN) 5,5 kN
不锈钢，已酸洗 否
功能维护 否

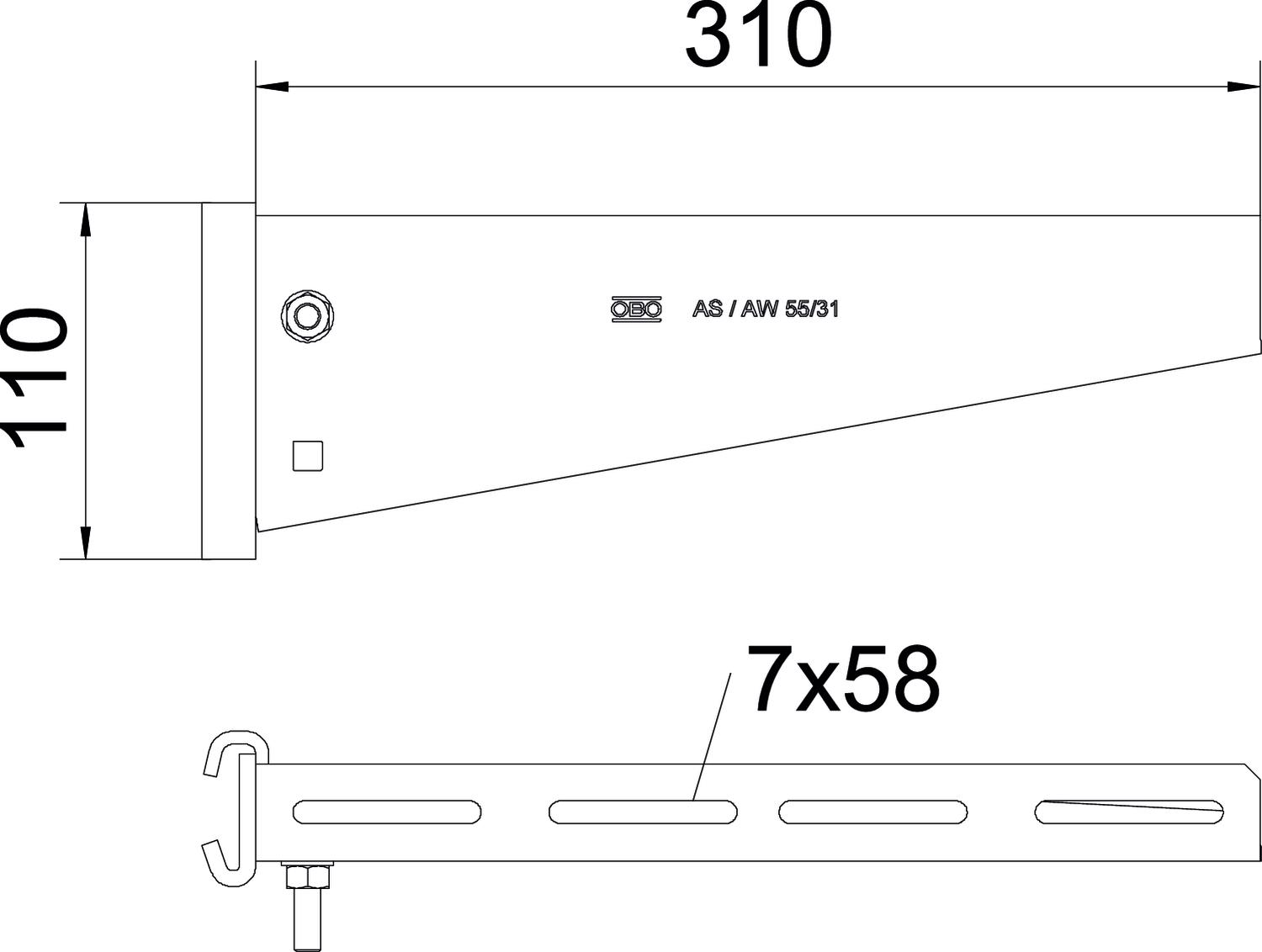

宽度 310 mm
尺寸 B310mm
尺寸 A 41 mm
尺寸 B 310 mm
尺寸 L 310 mm
尺寸H 110 mm
材料 钢
表面 热浸镀锌
规格 立柱悬臂
长度 41 mm
颜色 锌
高度 110 mm

技术资料

AS 55型托臂负载图

AS 55型托臂负载图
  • 在允许的托臂负载情况下弯折托臂尖端 在允许的托臂负载情况下弯折托臂尖端
  • 允许托臂负载，单位：kN，无人力负载 允许托臂负载，单位：kN，无人力负载
  • 以 mm 为单位的臂长的载荷曲线 以 mm 为单位的臂长的载荷曲线
所有型号

所有型号

型号 长度 宽度 F (kN) 产品编码 数量
AS 55 21 FT 41 mm 210 mm 5.5 kN 6419286
1 个
AS 55 31 FT 41 mm 310 mm 5.5 kN 6419292
1 个
AS 55 41 FT 41 mm 410 mm 5.5 kN 6419298
1 个
AS 55 51 FT 41 mm 510 mm 5.5 kN 6419304
1 个
AS 55 56 FT 41 mm 560 mm 5.5 kN 6419310
1 个
AS 55 61 FT 41 mm 610 mm 5.5 kN 6419316
1 个
附件

安装附件

产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓 带组合螺母F的大圆头螺栓 FRSB 6x12 F 6406122
100 个
下载

下载

下载
下载

下载
下载
下载

下载

下载
下载

AS 55 31 FT / 6419292
