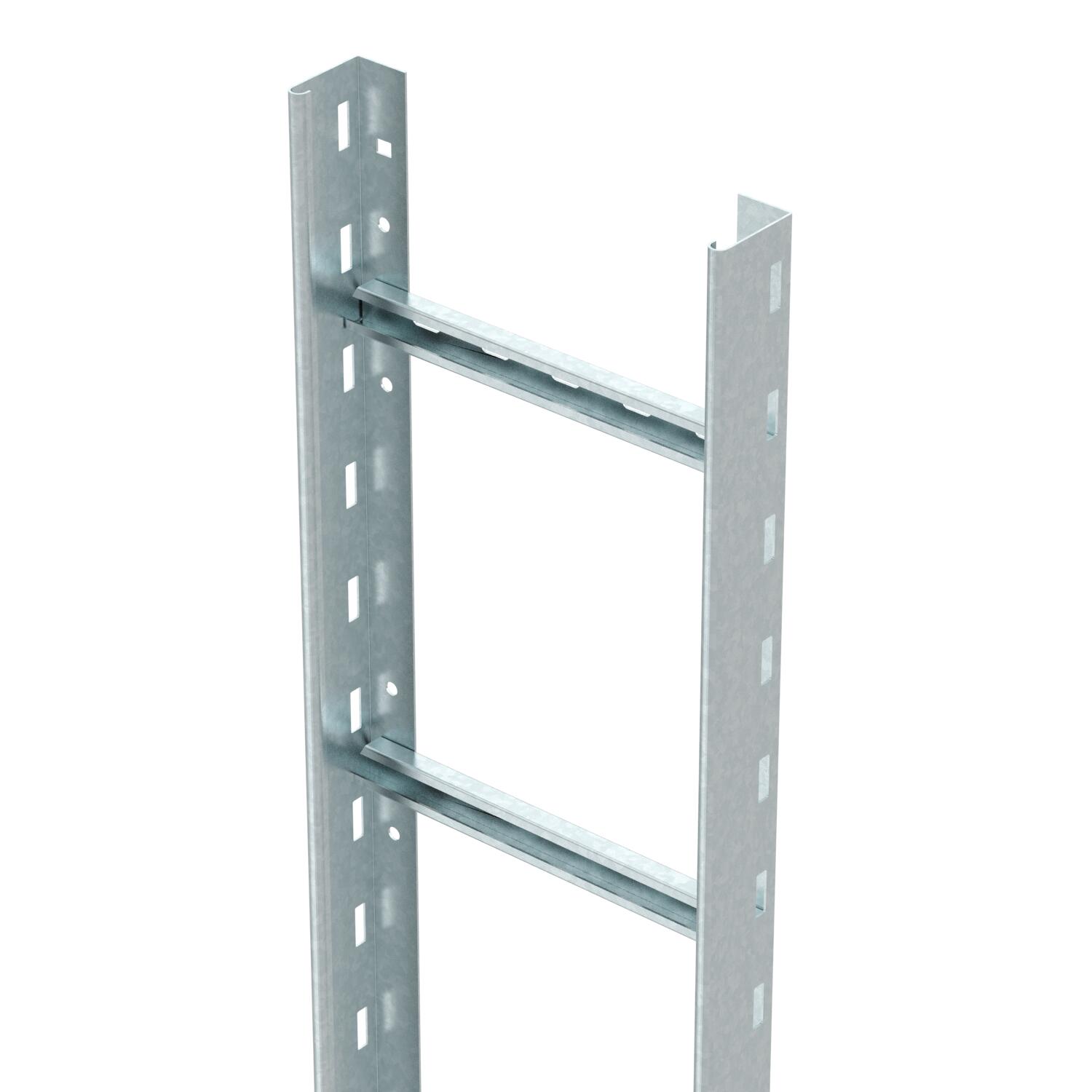

中型垂直电缆梯架 SLG 60，6m NS
项目编号 6207991 | EAN码 4012195695578
- 产品描述
-
产品描述侧高 60 mm的电缆梯架，带有开口向上的铆接 C 型横档。 用于加固和边缘保护的轧制侧梁。 使用LKS 40型压具将其固定到支架上。 横担的槽口尺寸为11 mm，合适的夹子为 2056/N 型。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
-
- 技术资料
-
技术参数

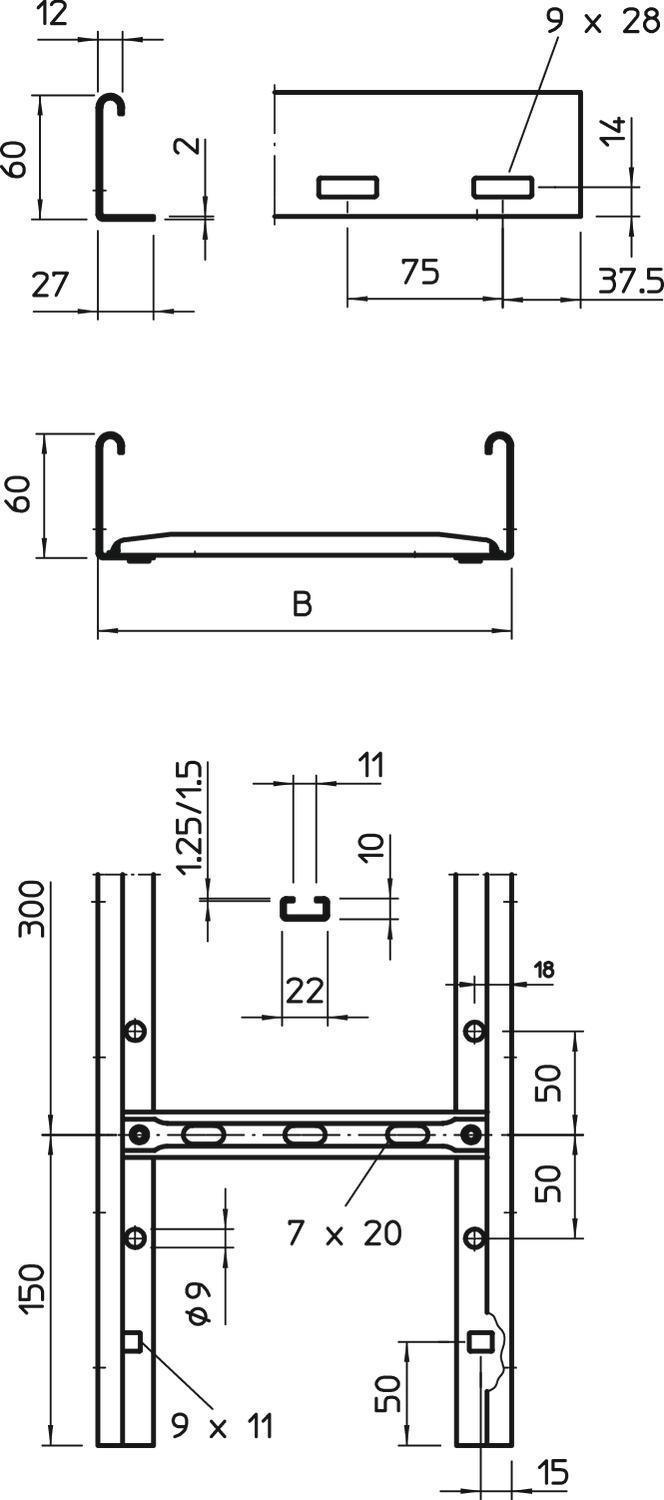

CO₂ 足迹 (GWP) 从摇篮到大门 7,687 kg CO₂e / 1 米 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 9800 mm² 可用截面 98 cm² 宽度 200 mm 导轨厚度 2 mm 导轨型式 平面型材 尺寸 60x200x6000 尺寸 60x200x6000 支撑距离1.5 m 3,1 kN/m 支撑间距2.0 m 1,5 kN/m 支撑间距2.0 m 2 kN/m 支撑间距3.0 m 1,1 kN/m 支撑间距3.5 m 0,6 kN/m 支撑间距4.0 m 0,45 kN/m 材料 钢 横杆间距 300 mm 横档版本 带孔型材 横档紧固 空心铆钉 表面 热浸镀锌 长度 6000 ft 长度 6000 mm 长跨距规格 否 高度 60 mm 技术资料
SLG 60 NS型电缆梯架负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
带旋转扣盖板
DRL 200 FT 6051367 3 m - 下载
-
