重型网格式桥架SGR 155 G
项目编号 6003681 | EAN码 4012195380153
- 产品描述
-

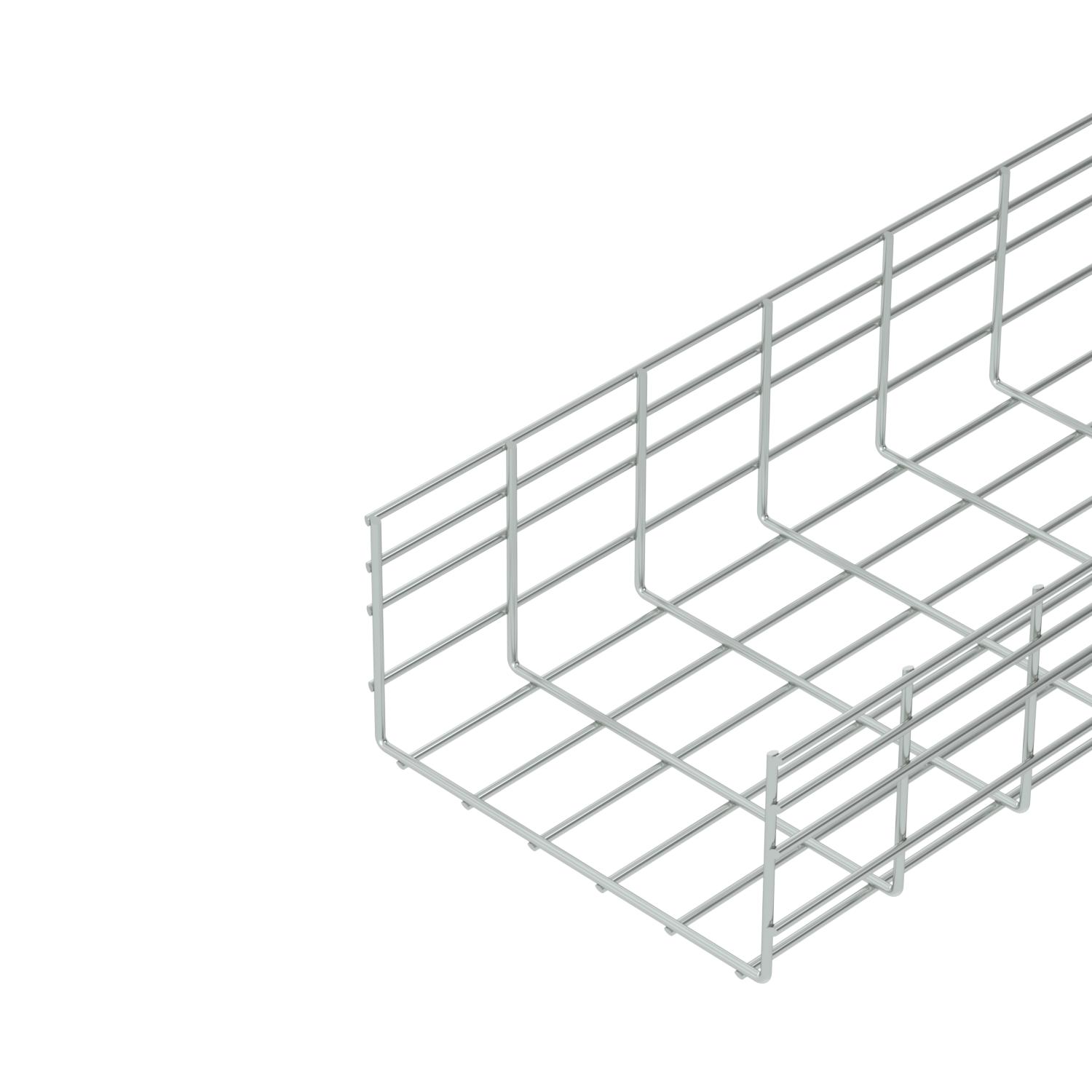

产品描述由点焊钢丝制成的网格式桥架，侧面高度为155毫米
屏蔽衰减，无盖板15 dB，带盖板25 dB。
-
- 技术资料
-
技术参数

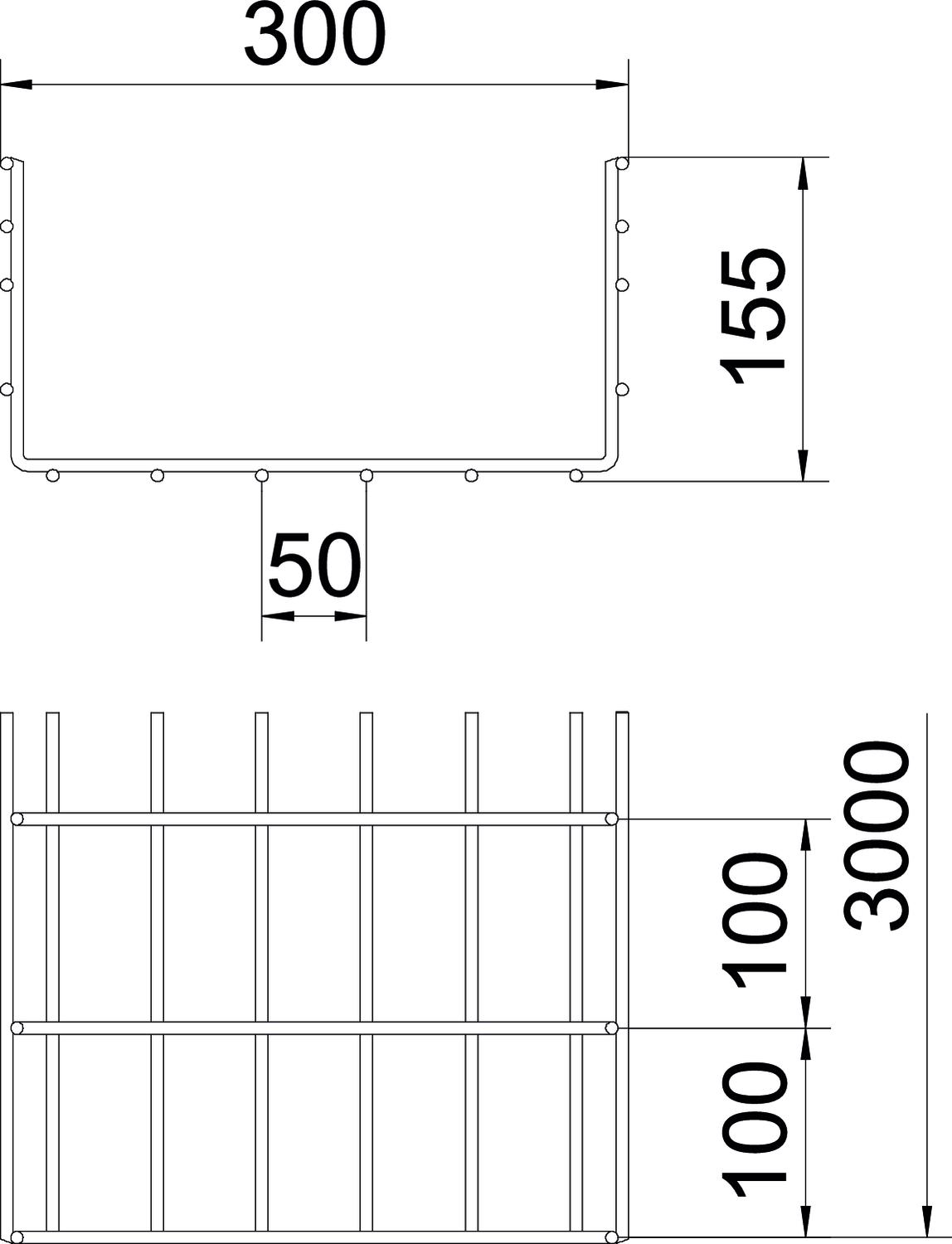

CO₂ 足迹 (GWP) 从摇篮到大门 8,1721 kg CO₂e / 1 米 一体式隔板 无 不锈钢，已酸洗 否 功能维护 否 可用截面 43800 mm² 可用截面 438 cm² 宽度 300 mm 宽度 11,81 in 尺寸 155x300x3000 尺寸 B 300 mm 支撑距离1.5 m 2,4 kN/m 支撑间距 1.0m 4,1 kN/m 支撑间距2.0 m 1,55 kN/m 支撑间距2.0 m 1,13 kN/m 支撑间距3.0 m 0,95 kN/m 支撑间距3.5 m 0,84 kN/m 支撑间距4.0 m 0,6 kN/m 无螺纹连接件 否 材料 钢 电缆拖链系统连接器类型 拧紧 表面 电镀锌 轮廓形状 U形 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 钢丝直径 6 mm 长度 3000 mm 长跨距规格 否 颜色 锌 高度 155 mm 高度 6,1 in 技术资料
载荷图，网格式桥架，型号SGR 105
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
- 下载
-
REACH 符合性声明 SGR 155 300 G / 6003681 , 0.12MB , pdfRoHS 符合性声明 SGR 155 300 G / 6003681 , 0.12MB , pdf
