- 产品描述
-
产品描述

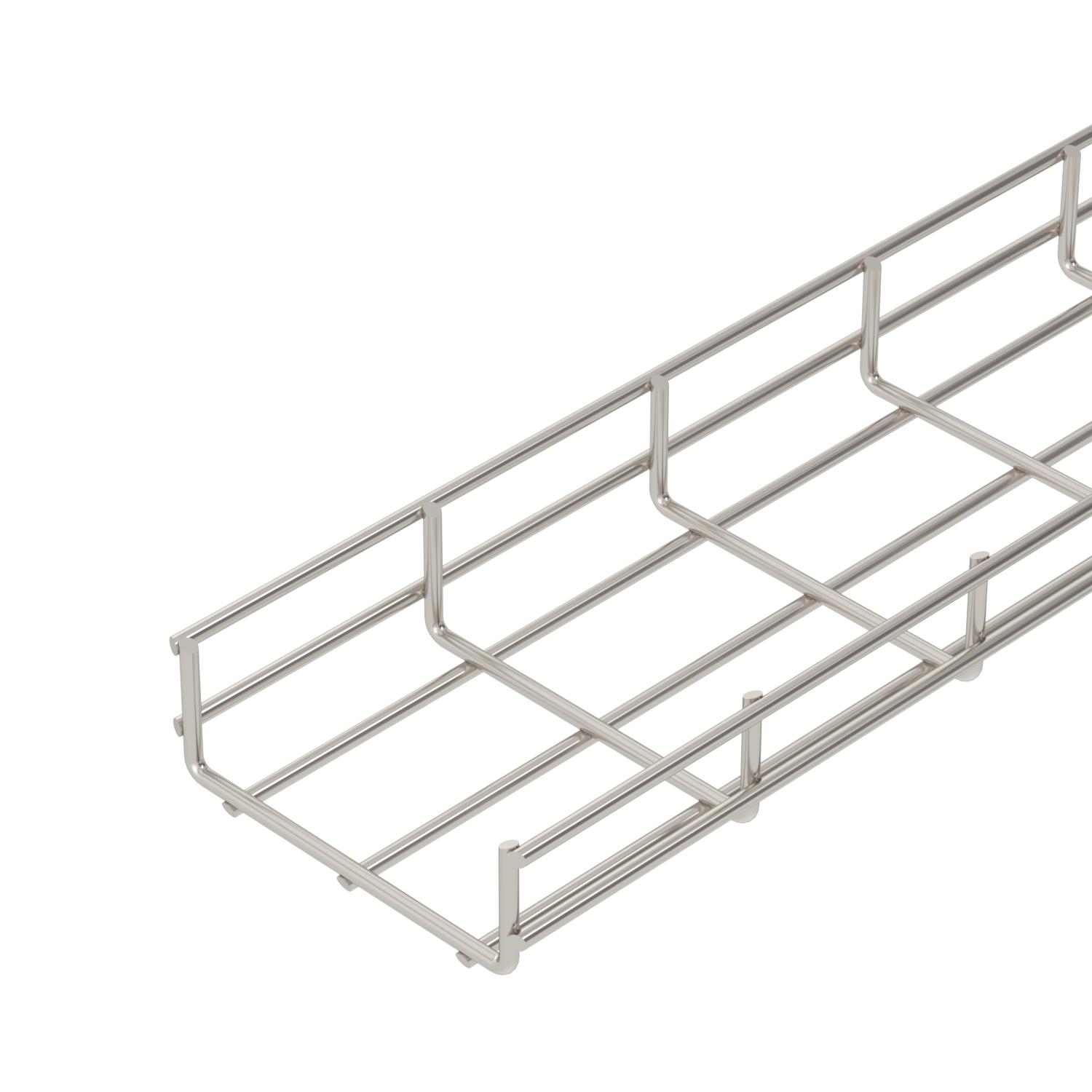

由点焊钢丝制成的侧高为55 mm的网栅线缆槽。
屏蔽衰减,无盖板15 dB,带盖板25 dB。
- 技术资料
-
技术参数
可用截面 63 cm² 可用截面 6300 mm² 尺寸 55x150x3000 材料 优质不锈钢1.4301 电缆拖链系统连接器类型 拧紧 表面 亮面,重新加工 轮廓形状 U形 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 钢丝直径 6 mm 尺寸

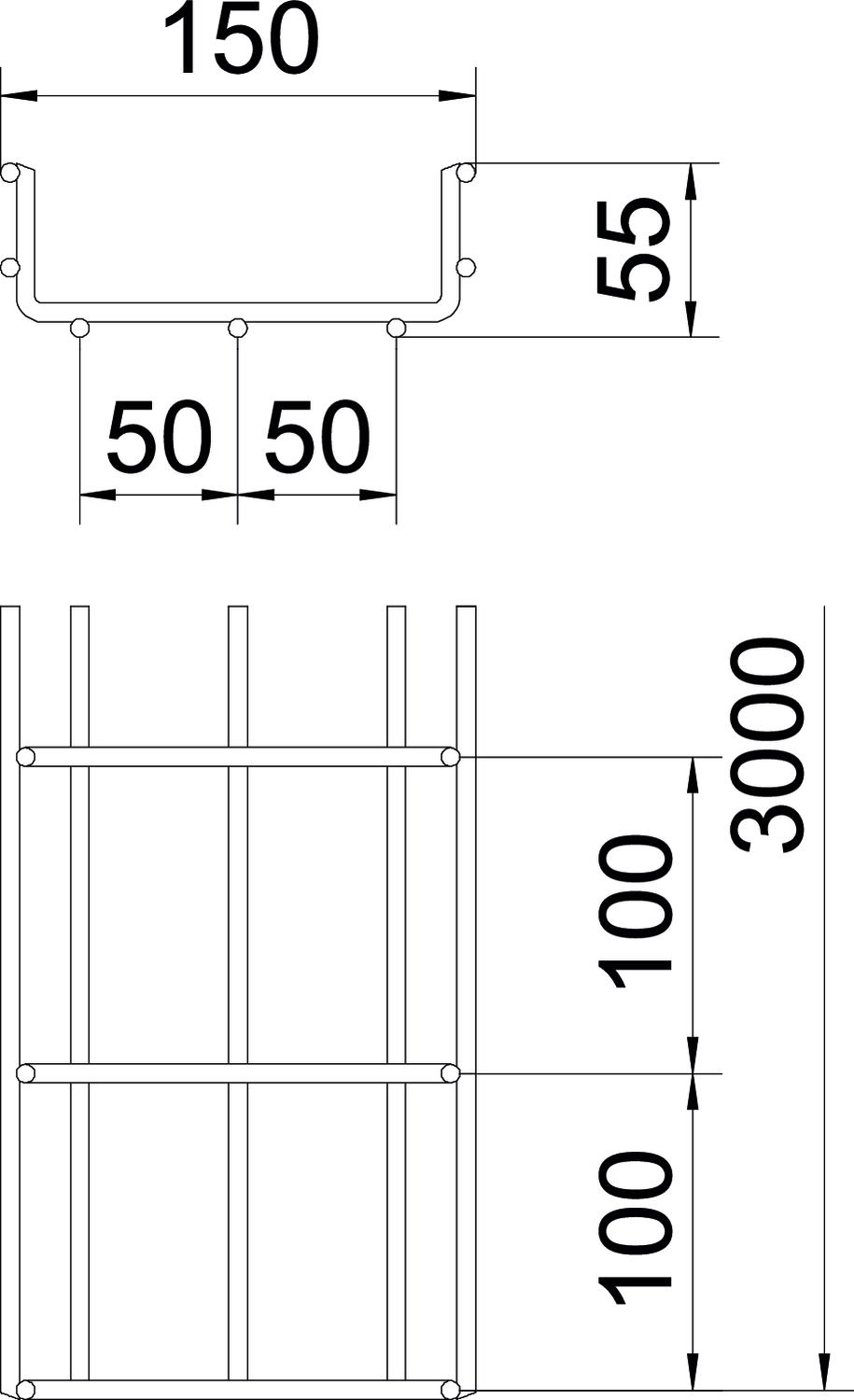

宽度 150 mm 宽度 5,91 in 尺寸 B 150 mm 长度 3000 mm 高度 55 mm 高度 2,17 in 负载
支撑距离1.5 m 1,15 kN/m 支撑间距 1.0m 2 kN/m 支撑间距2.0 m 0,75 kN/m 支撑间距2.0 m 0,5 kN/m 支撑间距3.0 m 0,4 kN/m 技术资料
负载图,网格桥架SGR 55
- 允许电缆托盘/梯架负载,单位:kN/m,无人力负载
- 支撑隔距,单位:m
- 在允许的允许的KN/m情况下的侧轨弯折,单位:mm
- 测试过程中的负载方案
- 带有电缆桥架/梯子宽度的负载曲线,单位为 mm
- 取决于跨度的钢轨挠度曲线
- 所有型号
-
所有型号
