重型网状电缆桥架SGR 55 A2

项目编号 6000917 | EAN码 4012196622139

3000 mm
55 mm
6 mm
产品描述
产品描述

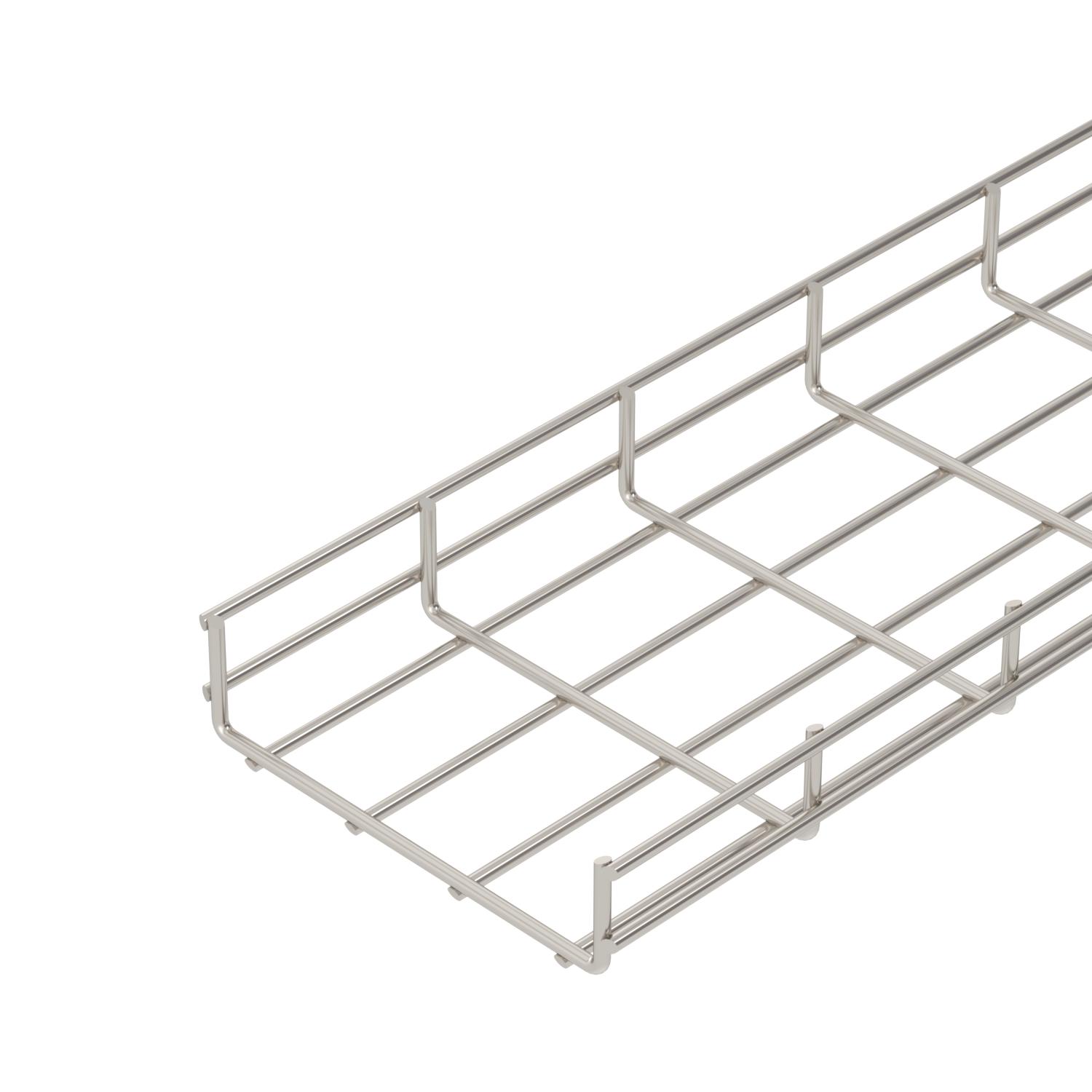

由点焊钢丝制成的侧高为55 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Mesh cable tray, slant height 55 mm
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 11,783 kg CO₂e / 1 米
可用截面 8700 mm²
可用截面 87 cm²
宽度 200 mm
宽度 7,87 in

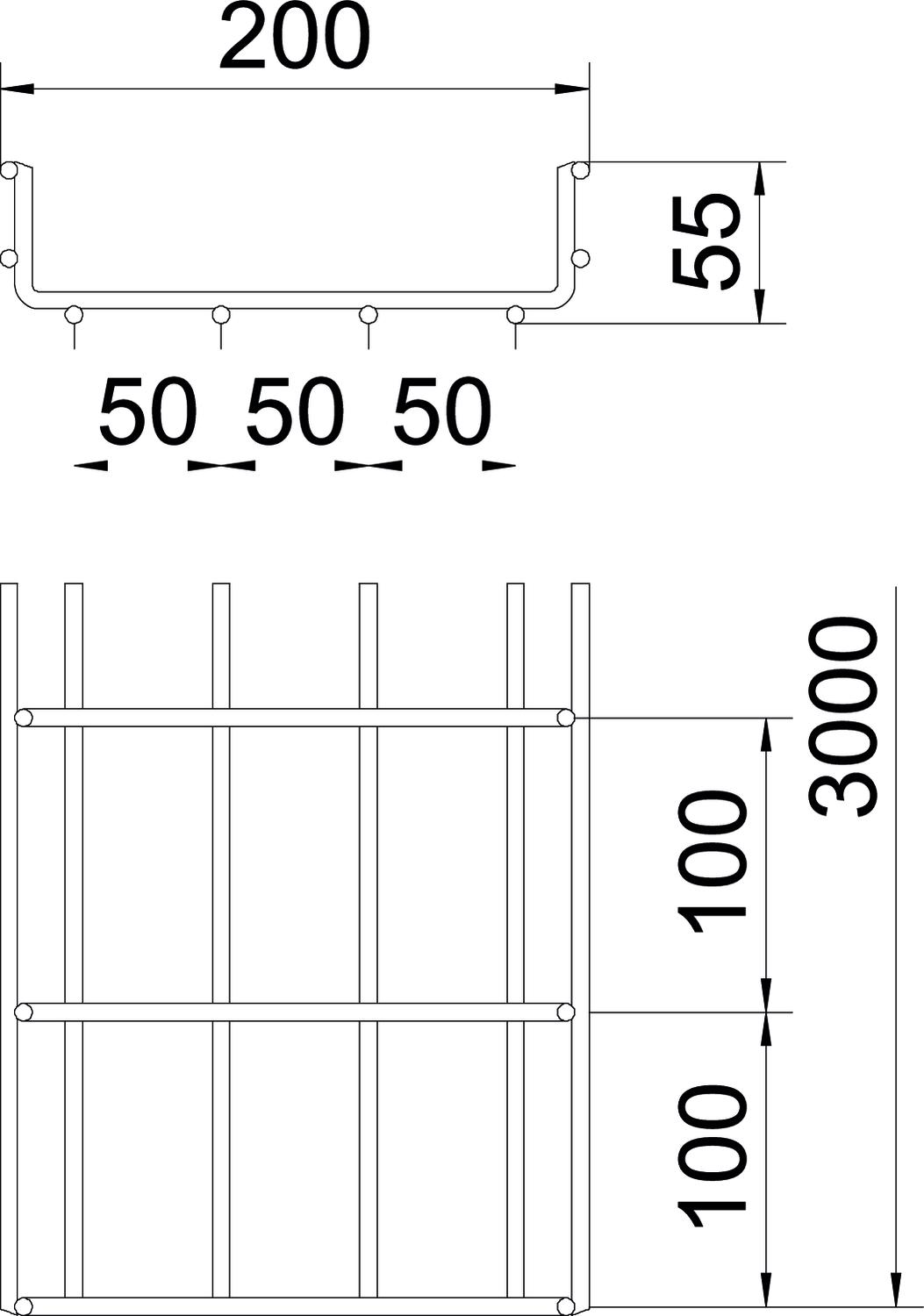

尺寸 55x200x3000
尺寸 B 200 mm
支撑距离1.5 m 1,15 kN/m
支撑间距 1.0m 2 kN/m
支撑间距2.0 m 0,75 kN/m
支撑间距2.0 m 0,5 kN/m
支撑间距3.0 m 0,4 kN/m
材料 优质不锈钢1.4301
电缆拖链系统连接器类型 拧紧
表面 亮面，重新加工
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
钢丝直径 6 mm
长度 3000 mm
颜色 优质钢
高度 55 mm
高度 2,17 in

技术资料

负载图，网格桥架SGR 55

负载图，网格桥架SGR 55
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 产品编码 数量
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m
附件

安装附件

产品 型号 产品编码 数量
保护套 保护套 SGR KS OR 6003758
500 个
